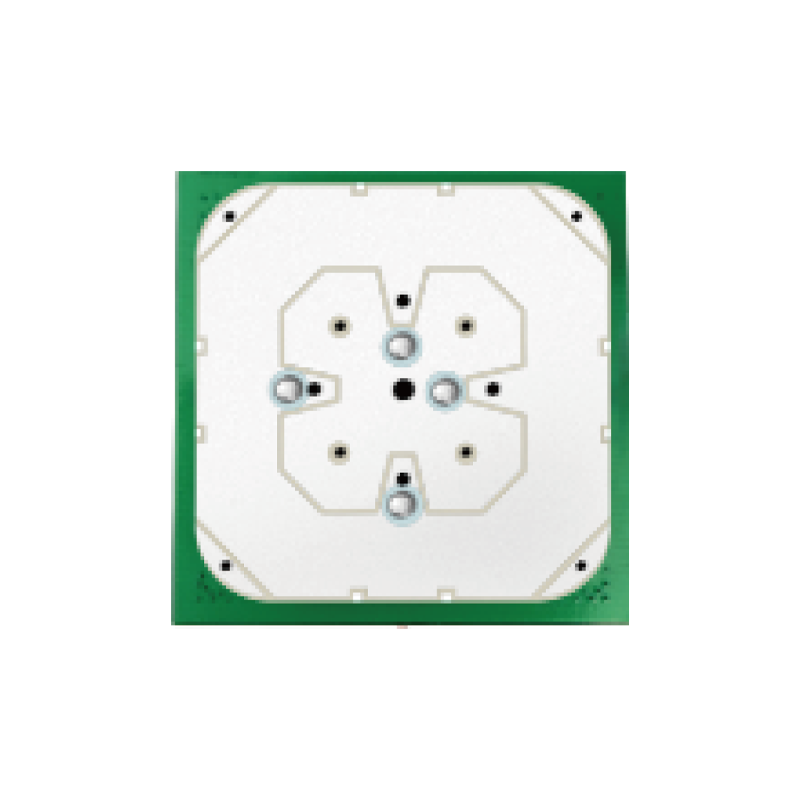

在测绘、车载与工业定位场景中，一个设备要同时兼顾多星座(GPS/北斗/GLONASS/Galileo)和多频段(L1/L2/L5等)，还要在复杂电磁环境里保持稳定、快速的锁星能力。全频定位天线的意义就在于：把多系统、多频点的接收能力与前端放大、滤波、结构防护等特性整合在一个紧凑器件中，从源头提升定位链路的信噪比与可用性。以“HXR5510PF-CV1/HXR5210PF-CV1”系列为例，覆盖主流星座与频点，并面向车辆与高精度应用场景进行了结构与电气上的针对性设计。

一、频段与系统支持(决定定位“底子好不好”)

这类全频定位天线同时支持：

GPS：L1/L2/L5

BDS(北斗)：B1/B2/B3

GLONASS：G1/G2

GALILEO：E1/E2/E5a/E5b

多系统多频点协同可显著改善可见星数量与几何分布(DOP)，并为RTK等载波相位技术提供条件。

二、核心特性(把性能做“厚”)

相位中心稳定：天线单元增益高、波束宽、前后比大，有助于在复杂环境下保持解算稳定。

带外抑制：内置LNA并强调带外抑制能力，削弱无关电磁能量的影响，有效降低“失锁”与虚警。

体积与防护：典型外形约65×65×15 mm，结构紧凑;IP67防护，可抵御灰尘、紫外与泼溅水等户外因素。

三、关键电气与接口指标(看参数就能粗判可用性)

工作电压/电流：DC 5V，典型电流≤300 mA(3.85V 条件下);平均功耗约1.1 W。

数据与协议：支持 BLE 5.0 作为通信接口，航数据 NMEA 0183 v4.10 与 RTCM 3.x，更新率 1 Hz(可满足多数监测与车辆定位需求)。

定位精度(RMS)：RTK模式下标称水平0.1 m+1 ppm、高程0.3 m+1 ppm，适合车道级/厘米级附近的工程应用;具体精度取决于差分链路质量与安装环境。

四、应用场景与落地要点

面向无人驾驶、智驾系统、车辆追踪、智能设备、自驾巴士等场景，既要求高可用性，也强调抗干扰与环境适应力。安装建议：

开阔优先：尽量远离宽金属盖板与高电流设备;顶部、视天角大处优先。

线束管理：射频同轴远离开关电源与高速数字线束，减少共模耦合路径。

接地与固定：保持与机壳/底座的低阻接地，机械固定时控制应力，避免陶瓷件受挤压而偏移谐振。

五、与“车载高精度天线”同门产品的对照参考

同系列还包括面向车载的外置高精度版本(如 HXR5210PF-W70D)，同样覆盖四系统全频段，并采用多馈点合成与高抑制滤波设计，强化在车载电磁环境中的稳定性。其典型外形72×72×31 mm、IP67，适配车顶或外置安装方案，可作为对比选型参考。

六、系统级抗干扰设计(“有源+系统”协同)

前后级配合：虽然天线侧具备带外抑制，整机主板仍建议在GNSS前端预留 SAW/LC 滤波与ESD保护位;必要时对关键接口采用π形或T形网络进行微调。

电源洁净度：为有源天线提供低纹波供电(LDO + RC/π滤波)，在馈电线上避免与数字/电机控制线束平行长走。

频率规划：避开系统时钟与GNSS频点(及其倍频/分频)的冲突;与蜂窝/5G、Wi-Fi/BT分层布置，拉开天线间距。

ESD与浪涌：射频口与馈电口均配置TVS，设计短直回流路径，提升静电恢复能力。

这些做法能与器件本身的滤波/LNA形成“前后夹击”，提升整机鲁棒性。

七、结构与环境可靠性(户外/车载要“耐造”)

防护：IP67等级可应对雨淋与尘土环境，适合车顶、杆塔或户外设备箱体。

温度：**–30 ℃+70 ℃工作温区、–40 ℃+85 ℃**存储，覆盖大部分区域与季节工况。

重量与体积：紧凑尺寸便于与外壳集成，重量适中，利于减振与粘接/螺钉固定。

八、选型与配置清单(按需勾选)

场景优先级：静态监测/工程测量侧重高增益与相位中心稳定;车辆侧重抗干扰与结构防护。

接口方案：需要蓝牙配置或数据透传的，选择带 BLE 5.0 的版本;若走有线传输，确认同轴与供电规范。

功耗预算：按1.1 W 量级预留供电与散热;移动设备评估与电池系统的匹配关系。

安装方式：内置/外置、顶装/侧装，先做一次安装环境对回波(S11)与效率的快测。

同门对比：若更侧重车顶外置安装，可参考车载外置版本(W70D)，体积更大、偏向车规使用场景。

九、验证步骤(从样机到量产的“闭环”)

基线测试：空旷场地下对比可见星/锁定星、C/N0;记录不同姿态与遮挡的表现曲线。

预一致性：进行基本的辐射/传导抗扰检查，确认LNA供电稳定、带外抑制有效。

路测/场测：城市峡谷、林荫路、高速隧道口等复杂场景，复核定位连续性与漂移。

可靠性：温循、淋雨、振动与跌落等测试，确保结构强度与电性能稳定。

资料归档：保留工况矩阵、安装示意、频谱/轨迹记录，便于后续维护与批量一致性控制。

十、常见问题与处理思路

装机后锁星慢：检查安装上方的金属遮挡;核对馈电纹波，确认前端未被噪声“淹没”。

行驶中间歇失锁：排查蜂窝/5G与GNSS天线间距与线束并行问题;必要时提高前端带外抑制与线缆屏蔽等级。

雨天表现变差：核查顶装处的密封与引水设计;水膜会改变近场环境与有效增益。

静电冲击后短时异常：优化壳体放电路径与TVS布局，并在软件层加入再捕获策略。

全频定位天线把“多系统、多频段、高抑制与结构防护”整合到一个可工程化的器件上，既满足定位精度，也注重在实地复杂环境中的可用性。把握住安装环境、供电洁净度、带外隔离、验证闭环这四件事，项目从样机到量产会顺畅许多;在车辆等对抗扰更敏感的场景，还可参考同系列外置车载版本进行对比选型，进一步提升整机鲁棒性。
