在复杂电磁环境、姿态不断变化的无人机平台上，怎样保证卫星信号始终稳定、定位快速可靠?针对这种场景，HX-301B四星双频无人机天线给出了兼顾体积、重量与高性能的解决方案。

一、产品概述

HX-301B 采用四臂螺旋(Quadrifilar Helix)辐射体，配合八臂耦合、四馈点馈电与内置低噪声放大器(LNA)及两级滤波器设计，能够在恶劣电磁环境中保持稳定输出与强抗干扰表现，适合对体积、重量和精度都有要求的无人系统。

二、四星双频，兼容性全面

支持多系统多频点：

GPS：L1 / L5

北斗(BDS)：B1 / B2a

GLONASS：L1

Galileo：E1 / E5a

覆盖传统民用频点与新一代高精度频段，为 RTK/PPP 等算法提供更丰富的观测量与更快的收敛。

三、核心性能指标

天线结构：四臂螺旋，右旋圆极化(RHCP)

轴比(天顶)：≤ 1.5 dB，有利于抑制多路径、提升解算稳定性

峰值增益：≥ 2.3 dBi，低仰角卫星接收表现好

LNA 增益：28 ± 2 dB;噪声系数：≤ 1.5 dB;输出驻波比：≤ 1.8:1(typ)

供电与功耗：3.0–16 V DC，工作电流 ≤ 45 mA(典型)-sdsdw

这些指标的组合，使得天线在体积受限的平台上也能提供高信噪比与稳定相位中心，为厘米乃至更高精度的定位打下基础。

四、结构与环境适应

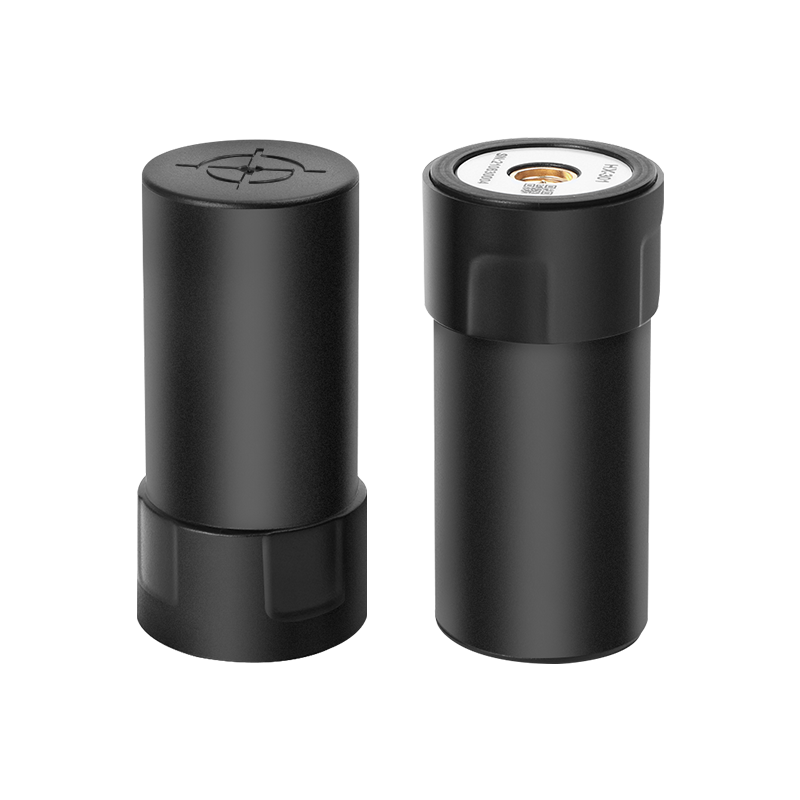

尺寸与重量：约 Φ27.5 × 57 mm，≤ 18 g(便于轻量化平台布设)

外壳与密封：ABS+PC，IP67 防护(配合 O 形圈正确压合)

接口方式：SMA-J(内螺纹内针)，便于与常见 GNSS 模块/线缆对接

工作温度：-40 ℃ ~ +85 ℃;湿度：95% 不冷凝;满足野外作业与全天候应用需求。

五、抗干扰与稳定性设计

两级滤波与优秀的带外抑制可有效削弱邻近频段强信号的影响，降低失锁风险;右旋圆极化与良好轴比共同提升对直达波的选择性，减少反射干扰。

六、典型应用场景

多旋翼/固定翼无人机导航与测姿

微型 RTK/一体化高精度终端

亚米级手持机/平板、外业数据采集

精准农业作业、灾情救援、测绘巡检等移动场景。

七、安装与使用建议

安装位选择：尽量远离高功率发射天线与强噪声源，顶部无遮挡区域优先，以获得更好的天空视野与低仰角卫星接收。

地参考与结构：若安装在金属或碳纤维平台上，注意预留足够的避让距离，避免近场畸变影响方向图与轴比。

密封处理：使用随附 O 形圈并与支撑平面均匀压合，确保达到 IP67 防护等级。

射频链路：优先选用低损耗同轴线缆，接头保持清洁牢固;上电后检查 VSWR 与 C/N₀，确认 LNA 工作正常。

八、选型要点

频段覆盖：若需要 L5/E5a/B2a 的高精度观测量，HX-301B 的双频覆盖更适合与多系统 RTK/PPP 算法配套。

平台条件：对轻小型平台友好，尺寸紧凑、重量轻，同时提供宽温与 IP67，便于户外长时运行。

接口兼容：SMA-J 输出，适配主流高精度板卡或一体机。
