手持终端、智能摄像头、车载网关的机壳越来越薄，留给射频设计的空间却所剩无几——如何在不足半张银行卡大小的柔性线路板上，让 700 – 2700 MHz 的 4G 信号依旧畅行无阻?

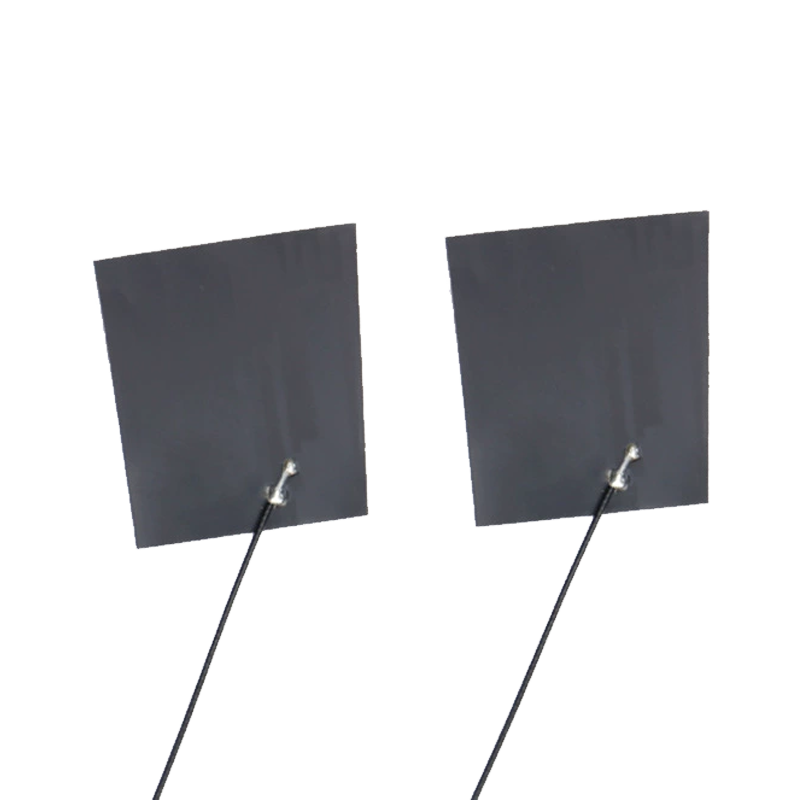

答案正是 4G FPC贴片天线，它把“天线”与“线路板”合二为一，为小体积产品提供了新的设计解法。

一、FPC贴片天线为何备受青睐?

1、柔性可折叠

天线蚀刻在聚酰亚胺或PET 基材上，可随整机腔体弯折，完美贴合曲面或转角。

2、极简集成

焊针直接落在主板焊盘，无需同轴线和连接器，降低装配失效率。

3、轻量化设计

54 × 38 mm 的天线重不足 1 g，不会给穿戴设备或无人机增加负重。

4、宽频覆盖

单片天线跨越 700 MHz–2700 MHz，可兼容 LTE-FDD、TD-LTE、NB-IoT 等多种制式。

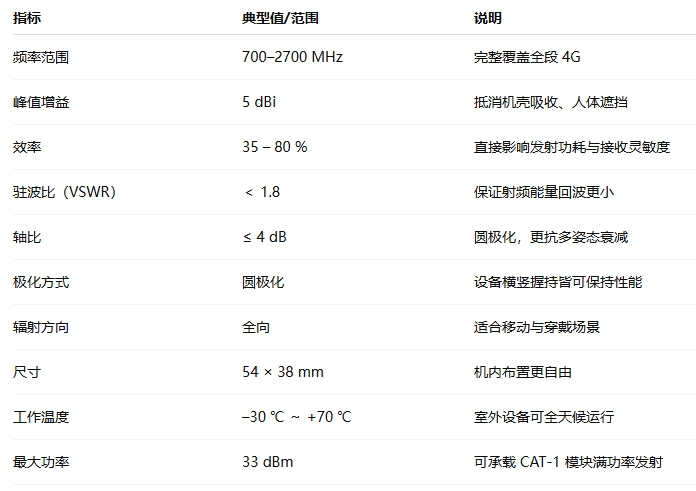

二、核心指标一览

三、从设计到量产：关键环节

1. 阻抗匹配

板端预留 π 型匹配网络，研发可根据塑料、金属或玻璃后盖的介电常数，微调共振点，确保 VSWR 始终低于 1.8。

2. 接地与留空

天线根部下方需整片接地铜箔，宽度不少于 5 mm，降低耦合串扰。

天线正上方及两侧 5 mm 内，应避免金属螺柱、高速信号线及大面积铜皮，以免扰乱辐射模式。

3. OTA 验证

样机需在外壳闭合状态进入暗室测试效率曲线。若发现 2 GHz 端跌谷，可通过拉长馈电线或局部挖槽方式补偿。

4. 批量一致性

柔性基材对回流焊温度敏感，应采用 < 245 ℃ 曲线，防止翘曲导致性能漂移。

四、功能亮点与实战表现

灵敏度提升

精细的辐射环线与地平面协同设计，使峰值增益达到 5 dBi，在同尺寸 FPC 中属第一梯队。

抗干扰能力

内置带外抑制结构，能有效削弱 Wi-Fi、蓝牙等邻频能量，减少系统失锁。

圆极化优势

设备横握、竖握、翻转均能保持接收稳定;户外贴墙安装时，多径影响更小。

即贴即用

背胶+焊针双固定方式，两分钟即可完成装配，适合柔性生产线节拍。

五、典型应用场景

智能家居网关

机壳完整无外露天线孔，提升家居美学;FPC 可沿腔体内壁 90° 折弯，避免遮挡散热孔。

无线监控摄像头

室外全天候运行，无需穿壳天线，降低进水风险;圆极化保证夜间多角度云台旋转时链路稳定。

可穿戴定位终端

重量<1 g 的天线贴在表带内侧，运动中大幅扭曲不影响信号;33 dBm 功率支持远距离蜂窝回传。

车载 OBD 诊断器

设备插在仪表台下方，FPC 可贴合内壁曲面，利用车体金属作反射面进一步抬升增益。

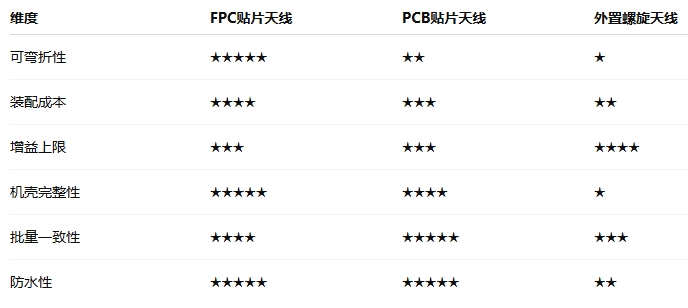

六、与其它天线的优劣对比

七、可靠性与认证路线

环境适应：–30 ℃ ～ +70 ℃ 全温带宽频测试，通过 72 h 盐雾与 60 ℃ / 95 %RH 高湿老化。

电磁兼容：设计阶段按 3GPP TR 38.901、IEC 61000-4-3 标准仿真，缩短后续 CE/FCC 认证周期。

批量管控：全自动 AOI+OTA 双检，抽样不良率< 250 ppm。

八、定制流程

需求收集：提交频段、尺寸、壳体材料。

电磁仿真：3 个工作日输出 HFSS/ADS 报告与样片布局建议。

样品验证：支持小批量免费试样，整机 OTA 数据同步回传。

量产交付：7 天起交货，支持贴合、焊接全流程到位服务。

4G FPC贴片天线让天线设计不再受“平面”束缚，也无需在机壳上开孔让金属杆外露。它以柔韧、轻薄、宽频的优势，把高性能天线隐入每一条折弯的线路，让无线设备在狭小空间里依旧拥有澎湃信号。对于追求小型化、轻量化与高可靠性的终端而言，这片不足掌心大小的柔性天线，正是连接世界的关键触角。
