在精准定位与测绘领域,天线的选择为何如此关键?对于测绘工程师而言,测量测绘天线不仅是简单的接收装置,而是决定整个测绘工程精度和效率的重要设备。如何选择合适的测绘天线,测绘天线的工作原理是什么,它们又有哪些不同的应用场景?
一、测量测绘天线的基本概念及工作原理
测量测绘天线是一种专门用于接收全球导航卫星系统(GNSS)信号的高精度天线,广泛用于地籍测量、工程测量、精准农业、地理信息系统(GIS)等领域。它通过接收来自GPS、北斗、GLONASS、Galileo等导航卫星发射的无线电波,经过放大和处理,将信号转化为准确的位置信息。
1.1 测量测绘天线的信号接收原理
测绘天线的工作原理是通过接收卫星信号,并对接收到的微弱信号进行放大、滤波和降噪处理,随后传输到GNSS接收机进行进一步的数据解算,最终输出高精度的位置坐标。
1.2 测绘天线的分类
根据应用场景和信号接收方式,测绘天线主要分为:
单频天线:仅能接收一种频率的卫星信号,通常用于简单的测绘任务;
双频天线:可接收两种或以上卫星频段的信号,如L1/L2,广泛用于高精度测量;
多频多模天线:可同时接收GPS、北斗、GLONASS等多个导航系统的信号,适用于复杂的测绘环境。
二、测量测绘天线的结构设计与技术特点
测绘天线结构的设计直接影响其信号接收性能,因此对其进行深入理解十分必要。

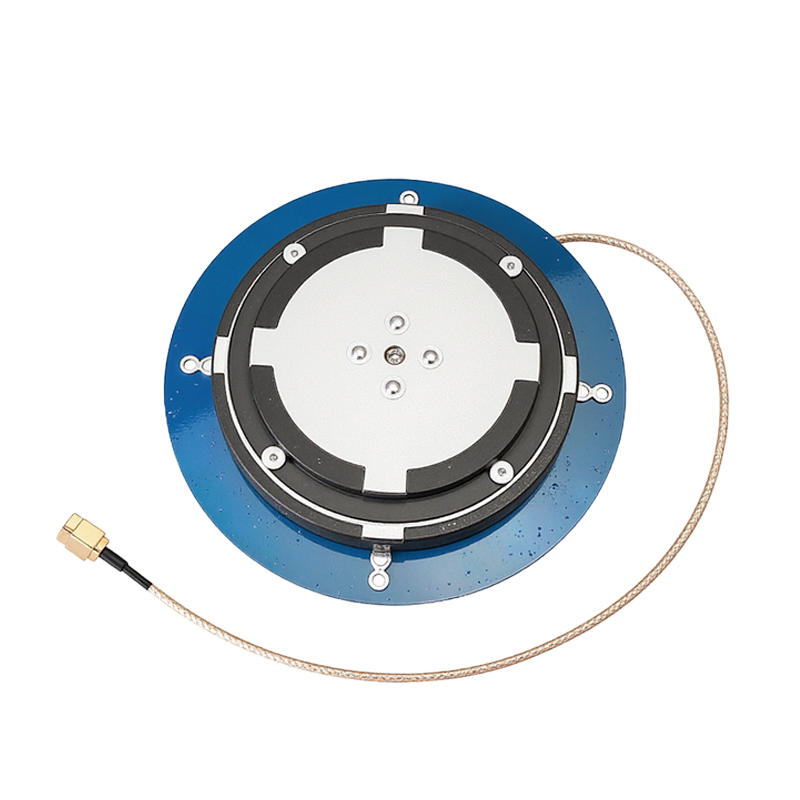

2.1 天线核心元件
辐射元件:用于捕获卫星信号,通常采用螺旋型、微带型、扼流圈型或微带阵列结构;
低噪放大器(LNA):位于天线内部,用于放大微弱的卫星信号,提升信号强度;
滤波器:有效滤除无关干扰信号,提升信号纯净度。
2.2 结构外壳设计
测绘天线一般采用防水、防尘、防震设计,以铝合金、玻璃钢或复合材料作为外壳材料,确保在恶劣户外环境下正常工作。防护等级通常达到IP67甚至更高。
三、测量测绘天线的重要性能指标
3.1 增益(Gain)
增益反映了天线接收卫星信号的能力,一般测绘天线的增益范围为30-50 dB,较高增益意味着更强的接收能力和更远的信号覆盖范围。
3.2 驻波比(VSWR)
驻波比表示天线的匹配程度,理想状态下驻波比越接近1,说明信号传输效率越高。优质的测绘天线通常驻波比小于1.5。
3.3 相位中心稳定性
相位中心的稳定性直接影响测量的精度,优质测绘天线的相位中心变化通常小于2mm,保证高精度测量要求。
3.4 极化方式
常见的极化方式包括圆极化与线极化,其中圆极化在接收卫星信号时抗干扰能力更强,更适合复杂环境测绘。
四、测量测绘天线的典型应用领域分析
4.1 工程测量与施工
道路、桥梁、高铁建设等工程项目中,测绘天线确保了位置测量精确可靠,为工程进度提供数据支撑。
4.2 地籍测量与土地管理
地籍测量需要高精度位置数据,测绘天线能精准划分土地边界,保证土地权属清晰明确。
4.3 农业精准作业
在精准农业领域,测绘天线能实时提供精确位置信息,帮助农业机械实现自动导航与精细化作业。
4.4 地理信息系统(GIS)建设
测绘天线广泛应用于GIS数据采集与分析,推动城市规划、防灾减灾、环境保护等领域的数据精确化。
4.5 无人机航测
无人机搭载测绘天线进行航拍测绘,能够快速获取地形地貌信息,高效完成测绘任务。
五、测绘天线的选型原则与建议
5.1 明确测量精度需求
根据实际应用精度需求,选择相位中心稳定性和增益更高的天线。
5.2 工作环境要求
恶劣环境下应选择具备高等级防水防尘、防震功能的天线,以保障设备安全和测量稳定。
5.3 兼容性与扩展性
选择支持多频多系统的测绘天线,能够满足未来测绘系统升级与扩展的需求。
六、测绘天线的安装与维护技巧
6.1 安装位置选择
选择视野开阔、无明显障碍物的高点安装,以获得最优的信号接收效果。
6.2 固定方式
使用专业安装支架稳固固定,避免震动、移动影响测量精度。
6.3 日常维护与检查
定期检查天线外壳、连接线缆及接头,避免设备因长时间暴露在户外而受损。
七、测量测绘天线技术的发展趋势与展望
7.1 多系统融合
未来测绘天线将普遍实现多频多模,兼容更多全球卫星导航系统,提供更精准的位置服务。
7.2 智能化与集成化
天线将与GNSS接收机一体化设计,提升便携性和集成度,简化操作流程。
7.3 轻量化与高强度设计
新材料技术的发展使测绘天线逐渐向轻量化、高强度的方向发展,便于快速部署和维护。
测量测绘天线在精确测量与导航领域发挥着不可替代的作用,其重要性不言而喻。从工程测量到精准农业,从地籍管理到无人机测绘,测绘天线的技术进步与创新应用推动了相关行业的快速发展。未来,测量测绘天线将持续进步,为更多领域提供更高精度、更高效的数据支持,助力各行各业实现更广泛的智能化与数字化转型。
