一、产品概述

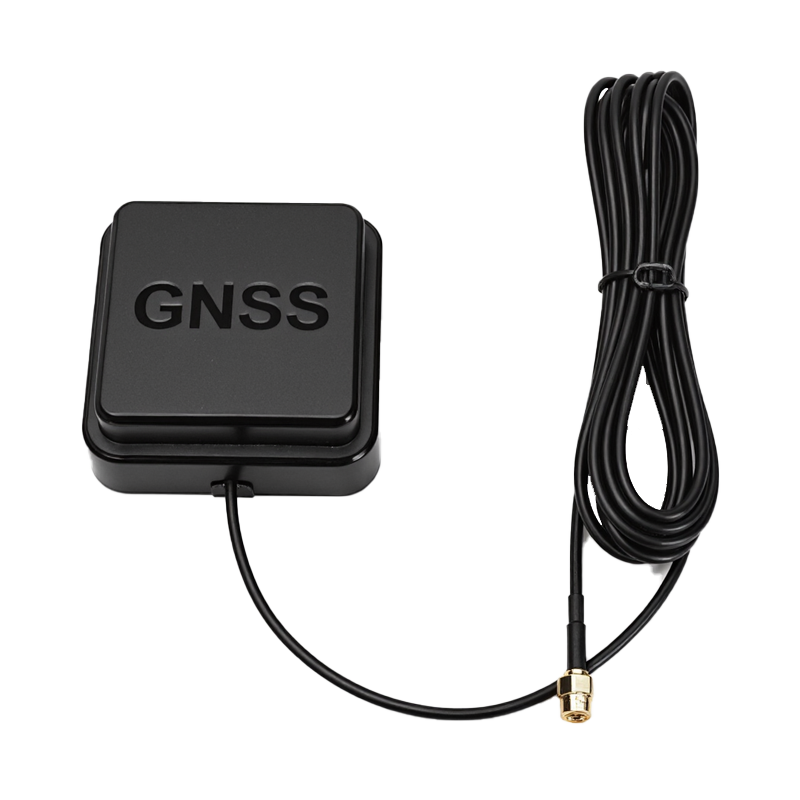

红心科技HXS504404TS-W70B是一款为车载平台打造的高精度外置GNSS/RTK天线，支持多星座多频点接收，内置低噪声放大与高抑制滤波，兼顾体积、可靠性与抗干扰能力，适配智能网联、车载测绘与无人驾驶等对定位稳定性要求很高的场景。

二、核心亮点

四系统三频接收：支持 GPS、北斗、GLONASS、Galileo 多星座，覆盖 L1/L2/L5、B1/B2/B3、G1/G2/G3、E1/E2/E5a/E5b 等主流频段，满足多场景高精度需求。

内置LNA + 高带外抑制：有效提升有用信号、压制无关电磁波，降低失锁风险，在复杂电磁环境中维持稳定输出。

小型化与高防护：机身约 72×72×31 mm，结构坚固，防护等级达 IP67，兼顾安装灵活度与户外耐候性。

三、关键规格速览

频段：GPS L1/L2/L5;BDS B1/B2/B3;GLONASS G1/G2/G3;Galileo E1/E2/E5a/E5b。

供电/功耗：DC 5 V;典型电流 ≤ 300 mA(3.85 V);平均功耗约 1.1 W。

通讯/数据：BLE 5.0;NMEA 0183 V4.10;RTCM 3.x;数据更新率 1 Hz。

尺寸/重量：约 72×72×31 mm;约 200–300 g。

环境适应：工作温度 −30 ℃～+70 ℃;存储温度 −40 ℃～+85 ℃;湿度 95%(不冷凝);防水防尘 IP67。

定位指标(RMS)：水平 0.1 m + 1 ppm;高程 0.3 m + 1 ppm(实际精度取决于系统解算、安装与环境)。

可按项目化需求沟通对接。

四、车载应用价值

车载测绘与道路资产巡检：稳定接收多频信号，减少多路径干扰影响，提升轨迹与点位一致性。

智驾/ADAS 融合定位：为高精地图匹配、轨迹约束提供更高置信度的卫星观测输入。

车队管理与轨迹追踪：在城区高楼林立、干扰较多的工况下，仍能保持较好的锁星与输出稳定性。

专用车辆与自驾巴士：在全天候、长周期运行场景中兼顾体积、功耗与耐候性。

五、安装与集成建议

安装位：优先车顶几何中心，确保“上空开阔、下方金属稳固”;尽量避开天窗边框、行李架等反射源。

布线：同轴线尽量短直，拐角用大弯半径;与高压线、强辐射线束分层或错层走线，必要处做屏蔽接地。

接地与防雷：车体良好接地，必要时在天线与前端加浪涌/避雷设计，雨季/雷区尤须注意。

系统融合：与IMU/轮速/里程计做紧耦合或松耦合时，统一时间戳与坐标系，避免多源数据“错相位”。

标定维护：上线前完成基准对照测试;定期检查固定件、线缆与防水结构，防止松动与进水。

六、选型与落地清单

目标频段与星座是否覆盖?(L1/L2/L5、B1/B2/B3 等)

结构尺寸与安装方式是否匹配现有车体?(72×72×31 mm 小型化)

环境等级是否满足工况?(IP67、−30～+70 ℃)

接口与协议是否与主机匹配?(BLE 5.0、NMEA/RTCM)

项目周期与服务：是否需要样品、小批试产与定制化支持?

七、结语

面向“稳定、抗干扰、易部署”的车载高精度定位，这款 RTK 车载外置天线在多系统三频接收、前端抗干扰与结构防护等方面形成平衡方案，可作为车载测绘、智驾融合定位与车队管理等场景的可靠前端选择。
