RTK天线之所以能实现厘米级定位精度，关键在于它与RTK系统中的“载波相位差分技术”和“基准站实时校正”紧密配合。下面我们详细解析其实现原理与关键要素。

一、RTK系统工作原理概述

RTK(Real-Time Kinematic，实时动态定位)是一种基于载波相位观测值的高精度定位技术。

它通过在已知坐标位置布设基准站(Base Station)，实时发送差分校正数据给流动站(Rover Station)，从而消除卫星信号中的误差，使流动站获得厘米级的定位结果。

而RTK天线在这一过程中扮演了极其重要的角色——高质量接收、放大和传输载波信号，确保解算算法获得精准的原始数据。

二、厘米级精度的关键：载波相位测量

普通GPS定位基于“伪距测量”，其误差约在3–10米范围。

而RTK定位基于载波相位测量，精度可达毫米级。

RTK天线通过捕获每个卫星的载波信号相位变化，解算出卫星与接收机之间的距离。由于载波波长非常短(约19厘米)，即使相位误差只有1/100个波长，误差也仅为几毫米。

举例说明：

GPS L1载波频率：1575.42 MHz

波长 ≈ 19.05 cm

若相位误差 0.01 cycle → 误差仅 1.9 mm

因此，RTK天线必须具备极高的相位稳定性与低噪声性能。

三、RTK天线实现高精度的关键技术

1. 高增益与低噪声放大设计

RTK天线内置LNA(低噪声放大器)，可有效提升信号强度并降低信噪比(SNR)。

优质RTK天线的噪声系数通常小于 2 dB，保证微弱卫星信号依然能被稳定接收。

2. 多频多系统接收

RTK天线支持GPS、北斗、GLONASS、Galileo等多系统信号，并能同时接收L1/L2/L5等多频点。

多频点接收能有效修正电离层延迟误差，提升解算可靠性与收敛速度。

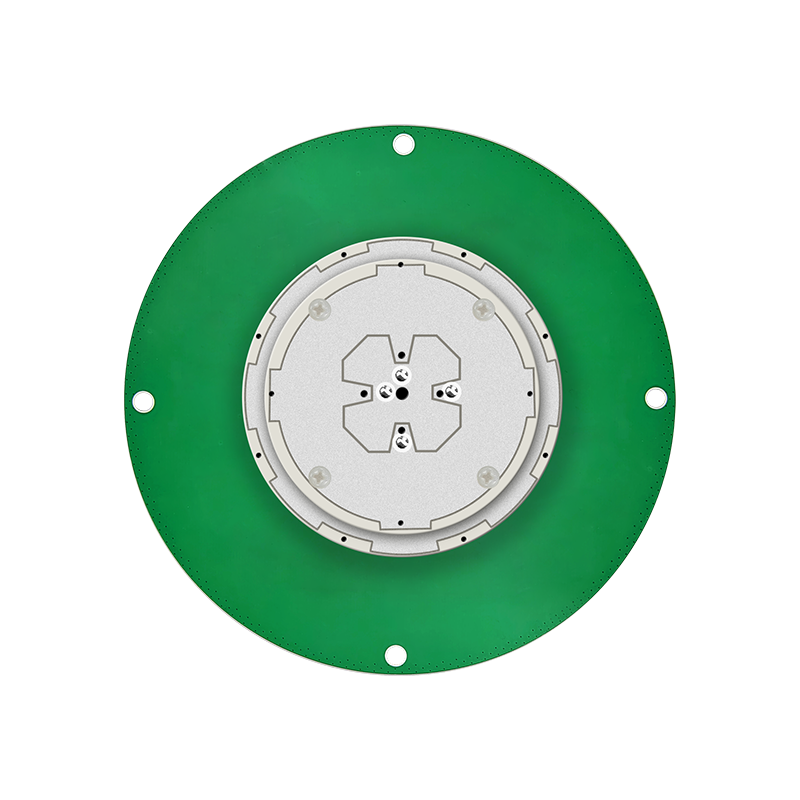

3. 相位中心稳定性(Phase Center Stability, PCS)

RTK天线的相位中心必须在不同角度、不同频点下保持稳定，否则会引入误差。

高端天线通过优化结构设计(如采用对称振子、金属地板屏蔽等)，使PCS误差小于1 mm。

4. 抑制多路径干扰

多路径是影响定位精度的重要因素——卫星信号反射后会导致伪差。

RTK天线通常采用：

扼流环设计(Choke Ring);

金属地板反射屏蔽;

优化辐射方向图;

从而有效抑制来自地面或建筑物的反射信号。

5. 精确的时间同步与差分修正

基准站与流动站通过RTCM或CORS网络实时传输差分数据。

RTK天线接收到的信号与基准站观测值同步解算，实时消除：

卫星轨道误差;

钟差;

电离层、对流层延迟等系统误差。

这样流动站的定位误差就能被“消噬”到厘米级。

四、RTK天线与RTK接收机的配合

RTK天线只是实现高精度的前端设备，它与RTK接收机(解算模块)协同工作。

流程如下：

天线接收多系统、多频信号;

通过馈线传输至RTK接收机;

接收机与基准站差分数据结合，解算相位模糊度;

输出厘米级坐标。

若天线性能不佳(如相位中心漂移或增益不稳)，即使接收机算法再好，也无法获得高精度结果。

五、实现厘米级精度的综合条件

RTK天线实现厘米级精度并非单靠硬件，还需满足以下条件：

天线安装位置无遮挡、远离反射面;

使用高质量同轴电缆，减少信号衰减;

保持良好接地与防雷保护;

采用高更新率(≥5Hz)的基站差分数据;

确保基站坐标精确已知。

六、总结

RTK天线能实现厘米级定位精度，依赖于以下几点综合作用：

接收载波相位信号 —— 精度远高于伪距;

多频多系统接收 —— 降低电离层误差;

高相位中心稳定性与低噪声放大器 —— 确保信号纯净;

与基站差分数据实时联动 —— 消除系统误差。

因此，RTK天线不仅仅是“接收信号”的工具，而是RTK高精度定位体系中实现厘米级精度的核心前端设备。
