面对高精度定位的刚需，你是否也在想：同样的芯片与算法，为什么别人的定位稳定、我的却忽快忽慢?问题往往出在最前端的那一小片器件——GNSS天线。它决定你能抓到多少星、接收到多干净的信号，最终决定定位是否能从米级走到厘米级。

一、GNSS天线究竟“好”在何处：关键指标一图拉开差距

频段与星座：GPS(L1/L2/L5)、北斗(B1/B2/B3)、Galileo(E1/E5/E6)、GLONASS(G1/G2)等，多星多频可显著提升可用卫星数与抗多径能力。

极化方式：右旋圆极化(RHCP)是GNSS信号的“标配”，能减少地面反射等引入的偏振误差。

增益与噪声：有源天线关注天线增益+LNA噪声系数，高C/N₀更容易快速“固定解”。

相位中心稳定性(PCO/PCV)：测绘与授时应用尤为看重，中心漂移越小，解算越稳。

轴比与群时延平坦度：轴比好→圆极化更纯;群时延平坦→多频融合少扭曲。

带外抑制与驻波比：抑制蜂窝/对讲/电源谐波等干扰;S11/VSWR优良，前端不过载。

一句话：好天线不只是“更灵”，而是“更干净、更稳定、更可校准”。

二、结构与形态：不同外观，背后是不同物理取舍

陶瓷贴片(微带)：体积可控、成本友好，广泛见于车载与便携终端;需要合适的接地面配合。

螺旋/四臂螺旋：体积更小、带宽较宽，适合无人机、穿戴或受空间限制的设备。

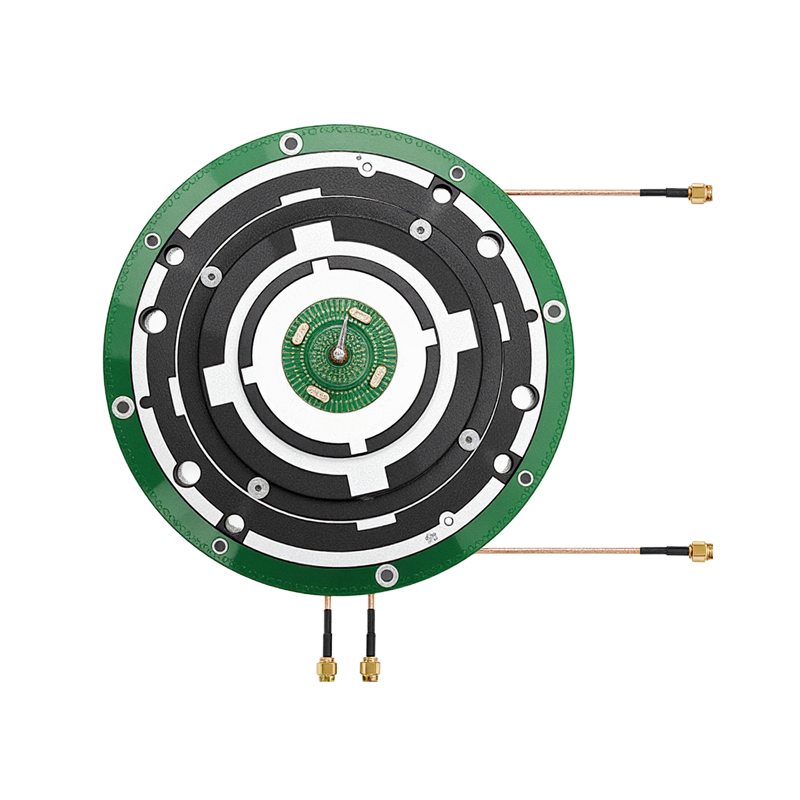

扼流环(Choke Ring)：行业“多径克星”，常见于基准站/测绘基站，重量大、价格高。

平板阵/小阵列：在较小体积内兼顾增益与方向性，可用于高精度与一定程度的抗干扰。

CRPA抗干扰阵列：通过自适应波束形成抑制干扰/欺骗，适合关键基础设施与高安全场景。

没有万能外形：要根据体积、精度、预算、环境做取舍。

三、应用分场景选型：把指标落到“要干的活”上

RTK测量/基准站

需求：厘米级、长时间稳定、抗多径。

选型：双/三频扼流环或高品质多频贴片阵列;PCV小、相位一致性高;抗风雨与防雷。

无人机/UAV测绘

需求：轻量、姿态变化大、抗遮挡。

选型：轻质螺旋或小型多频贴片，配合大直径接地面与低损线缆;远离电机/ESC与碳纤维屏蔽。

车载导航/ADAS/自动驾驶

需求：全天候、城市峡谷、多路径复杂。

选型：多星多频陶瓷贴片或鲨鱼鳍复合天线(GNSS+蜂窝+Wi-Fi);AEC-Q等级器件、强带外抑制。

物联网追踪/共享设备

需求：体积小、成本敏感、功耗低。

选型：单/双频小型贴片或螺旋，有源方案选低噪LNA+SAW/BAW滤波，保证弱信号也能“听见”。

海事与特种运输

需求：盐雾、震动、雷击、无遮挡远距。

选型：IP67/IP69K外置拱形天线，金属底座接地可靠，浪涌与静电防护到位。

电力/通信授时

需求：1PPS稳定、相位噪声低、抗欺骗。

选型：多频授时天线+抗干扰前端，配合惯导/地面授时备份，确保失锁快速重捕获。

四、安装与布线：10分钟的细节，抵得上几千元的器件升级

接地面：贴片/螺旋对接地面尺寸极其敏感，越大越接近设计指标;小设备可用金属背板或补偿环。

远离干扰源：DC-DC、电机、4G/5G射频、显示屏排线都是潜在噪声源;保持距离与隔离层。

线缆与连接器：优选低损同轴(如LMR-200/240)，线越短越好;SMA/SMB/MCX/MMCX/U.FL按空间选型。

有源供电：偏置3–5V、LNA电流数毫安;在前端加浪涌/ESD/限幅保护，防雷电与插拔静电。

视场与遮挡：天线顶部无遮挡，避免车顶横梁/碳纤层覆盖;多天线系统注意彼此隔离与相位一致性。

五、抗干扰与抗欺骗：越来“越吵”的电磁世界里保清醒

带外/带内干扰：蜂窝基站、对讲机、车载记录仪、开关电源谐波。对策：前置滤波+低噪LNA、合理布线、外壳屏蔽。

多径：楼宇反射/甲板反射导致解算抖动。对策：扼流环/大地板、算法抑制、天线抬高。

欺骗与压制：重要场景采用多星多频+CRPA或波束赋形，结合惯导/里程计与J/S裕度评估，设置告警阈值。

健康监测：关注C/N₀、AGC、观测残差与位置抖动;异常时自动降级或切换冗余源。

六、测试与验收：不止看“能否定位”，还要看“定位质量”

暗室射频测试：S11、增益、方向图、轴比、群时延;多频一致性尤关键。

相位中心标定：测绘/授时项目需要PCO/PCV标定曲线，确保跨站、跨时段可比。

系统联调：真实道路/甲板/工地场景，对比PDOP/HDOP、RTK固定率、1PPS抖动、弱信号再捕获时间。

长稳测试：连续运行48–168小时，验证温漂、雨淋与盐雾、震动/冲击后的性能回归。

七、材料与可靠性：环境是“硬标准”

外壳与罩体：PC/ABS抗紫外、PTFE低介损、复合材兼顾强度与电性能。

防护等级：IP67/69K，胶圈与螺纹密封同样重要。

汽车/工业级标准：AEC-Q200被动器件、ISO/TS 16949体系;盐雾、砂尘、冷热冲击、振动谱满足整机规范。

合规环保：RoHS/REACH;雷击/ESD参考IEC 61000-4-2/-4-5等级。

八、从需求到定型：一条不走弯路的落地流程

明确指标：精度(米/分米/厘米)、场景(静态/动态)、体积与安装面、预算与寿命。

预研与仿真：HFSS/CST等进行频段、极化、接地面敏感度仿真;同步考虑线缆与外壳电磁效应。

样机与小试：2–3款形态并行打样，暗室+外场双验证。

系统联调：与射频前端/基带/算法/结构一起优化;建立否干扰与降级策略。

试生产与可靠性：老化、环境、EMC全套过一遍;形成安装SOP与质检清单。

九、快速选型清单：3分钟把方向定下来

精度目标：米级→单频贴片;分米级→双频贴片/螺旋;厘米级→多频高端贴片或扼流环。

设备体积：<35 mm优先螺旋/小贴片;≥50 mm可上大贴片+大地板。

环境等级：户外全天候/车辆/海事→选IP67/69K与防盐雾、防雷方案。

干扰强度：基站/机舱/工地→前端强滤波、远离噪声源，必要时阵列抗干扰。

线缆长度：>3 m选低损线并考虑天线端LNA补偿;连接器统一规格便于维护。

供电与功耗：电池设备优先低电流LNA;基站不敏感可提高前端动态范围。

十、常见问题与快速排障

能见星多但解算不稳：多径或干扰→检查地板、换位置、看C/N₀与AGC曲线。

RTK一直浮动不固定：频段不匹配/群时延问题→核对多频一致性、缩短线缆、提升前端线性度。

车顶安装后信号下降：鲨鱼鳍复合集成不当→核查同仓天线隔离、加陷波器。

无人机大仰角丢星：碳纤层遮挡/电机噪声→抬高支架、加屏蔽、重新走线。

雨天性能下滑：罩体积水/介电常数变化→优化罩体涂层与排水结构，做湿态校准。

GNSS天线不是“随便找个能用的就行”。它是整套定位系统的起点：把来自数万公里外的微弱信号，以尽可能纯净与稳定的形态交到接收机手上。只要选对结构、装对位置、配对前端、守住抗干扰，再辅以科学的测试与维护，就能把“星上的每一分信号”，稳稳换成“地面上的每一厘米精度”。
