内置螺旋天线:小体积,也能稳住高精度定位?

2025-09-18

为什么你的手持终端或无人机在户外环境中,明明星数不少,定位却偶尔“飘点”?问题不一定出在算法或板卡,很多时候是射频前端没选对。内置螺旋天线能否在极小体积里,把多系统多频的GNSS信号“稳稳接住”,并在复杂场景下维持高信噪与相位稳定?答案,藏在它的结构、参数与工程化细节里。

1. 它到底是什么?——把“大天线”的思路装进“小空间”

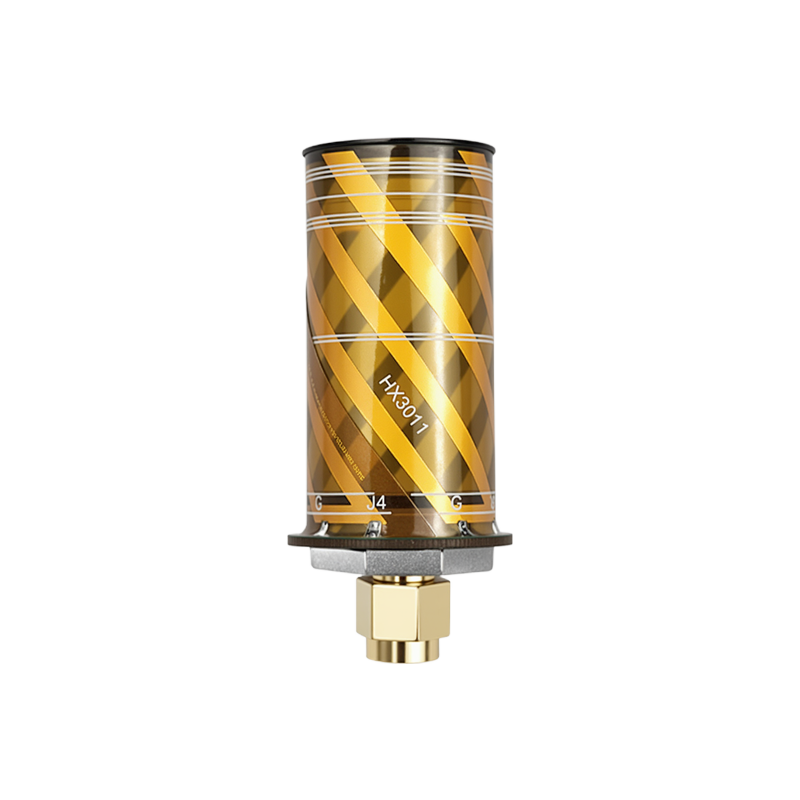

内置螺旋天线通常采用小型四臂螺旋/螺旋阵列结构,与FPC或小型基板结合,实现右旋圆极化(RHCP)、较好的低仰角覆盖与多系统多频接收。它的目标很明确:在手持终端、无人机、便携机控等受空间与重量强约束的场合,提供更稳的相位与更高的信噪比,尽可能逼近测量级外置天线的体验。

以HX-301EN为例,支持GPS L1、BDS B1/B3、GLONASS G1、Galileo E1/E6的“四系统双频”接收;强调相位中心稳定、波束宽、前后比高,从而在复杂环境下也能快速锁星并稳定输出;体积仅Φ27.5×56 mm、结构坚固并具备IP67防护;前端LNA具备带外抑制以提升抗干扰能力。这些特性直指内置方案最在意的三件事:多频覆盖、相位稳定、抗干扰。



2. 为什么选HX-301EN

(1)极化更“干净”:螺旋结构天然适配RHCP,抑制左旋与地面反射引入的多径噪声,低仰角下更易保持可用SNR。

(2)对小空间更友好:在受限腔体里,比普通小贴片更容易做出较宽带宽与更好的方向图平滑度。

(3)集成便利:FPC/小型器件易于与机壳、支架共形安装,重量更低、布线更灵活。

(4)抗干扰设计易落地:在天线和射频前端之间布置SAW/LC滤波与低噪声放大(LNA),可在4G/5G、Wi-Fi等强邻频环境下减少饱和与互调。

3. 从参数看实力——小身材也要有“硬指标”

一体化模块化设计,常见还会给出系统与接口参数,便于整机匹配:

通信与协议:BLE 5.0 便于近距离配置或状态回读;航数支持NMEA 0183 v4.10与RTCM 3.x,便于接入RTK/差分链路;更新率标称1 Hz(工程上可按需评估上行带宽与功耗预算)。

电气与能耗:直流供电5 V,给出典型电流与平均功耗指标(用于电源与热设计核算)。

环境与可靠性:工作温度**-30~+70 ℃、存储温度-40~+85 ℃**、IP67防护,满足户外与无人机应用的温湿与防水尘要求。

这些参数不是“好看”就行,更关键是给整机工程提供可计算的边界:电源(峰值电流)、热(功耗×热阻)、结构(体积分配与固定)、环境(密封与呼吸)。

4. 结构与原理——相位中心、方向图与带外抑制

相位中心(APC)稳定与方向图平滑是内置天线争取“高精度资格”的关键。螺旋天线通过四臂/多臂馈电优化,使在常用仰角范围内保持较小的相位中心变化(PCV)与良好的天顶—低仰角过渡,从而减少动态姿态与遮挡变化带来的相位波动。

另一方面,带外抑制与前后比(正向/背向增益差)共同决定了“嘈杂电磁场里的稳定度”。前端良好的滤波+LNA线性度配合,可显著降低4G/5G邻频压制造成的失锁。相关产品明确强调LNA带外抑制与高前后比的思路,即在“先天体积有限”的前提下,尽力守住干净输入。

5. 安装要诀——最后一米,决定成败

(1)位置优先:尽量靠近设备的“最上表面中心”,上方无遮挡,远离大面积金属反射面与高噪声部件(电机、变频器、功放、高清图传)。

(2)地板与腔体:内置机壳常充当“地板”。保证下方金属/复合材料均匀、避免异形切割靠近辐射边缘;必要时在天线与主板之间增加独立接地铜箔/屏蔽垫。

(3)走线与供电:RF馈线尽量短直,避开高速差分与开关电源走向;LNA供电脉动尽量小,给足退耦;对外天线口加ESD/雷击防护。

(4)标定与对齐:对无人机/手持杆,明确ARP(参考点)到整机测量基准的偏置,并在解算端配置。

(5)射频配合:与GNSS板卡对好增益预算、前置滤波器插损与噪声系数,避免“放大器饱和—看似有信号实际在坏区间”。

6. HX-301EN适配哪些场景?——从无人机到应急救援

面向场景的优先级排序,有助于选型:

无人机测绘/巡检:重量和体积极敏感,螺旋在低仰角与动态姿态下更稳;在电机/图传干扰较强的机臂或机背,受益于带外抑制的前端。

手持终端/定位手簿:腔体小、手持姿态多变,内置螺旋的方向图与前后比更友好,减少“人体遮挡—瞬时掉SNR”。

精准农业/轻机控:机舱内或车顶下方的半内置方案,用螺旋结构提升低仰角可用率,在林地/丘陵更抗遮挡。

应急救援/远程协作:恶劣天气下需要高可靠性和密封等级,IP67与温度范围给了基本保障。

对应产品的宣传也给出常见应用:无人机、手持通信设备、精准农业、灾情救援、远程协作,与上述判断一致,可作落地参考。

7. 与RTK/PPP系统的协同——“多而真”的双频四系统

对RTK而言,“多星座多频点”不是为了凑清单,而是为了低仰角保持、快速收敛与电离层误差抑制:

L1/E1与B1负责基本可用性;

L5/E5或B2/B3在干扰与多径环境下稳定相位、更快恢复固定;

Galileo E6等高频点在城市峡谷/树林边缘,常带来可见星的“最后几颗”。

内置螺旋若把这些频段都“吃”得干净,并配合良好的群时延一致性,对RTK固定率会有可测的提升。前述机型标注“四系统双频”能力,正是这个方向。

8. 抗干扰与可靠性——从LNA、密封到温漂

抗干扰的关键在于滤波—线性—屏蔽三件套:

滤波:带外抑制让LTE/5G的强信号不过载;

线性:LNA在强场下不失真不过饱;

屏蔽:在整机中,天线腔体与主板敏感区要建立良好的屏蔽/接地回路。

可靠性层面,IP67与宽温设计保证户外环境生存,径向罩与粘结材料要抗紫外与抗振。上述机型在防护等级与温度范围上给出了明确指标,可作为整机环境设计的边界线。

9. 选型清单——拿去就能对表

频段与系统:至少覆盖GPS/BDS/GLONASS/Galileo常用频点,优先“双频+多星座”。

体积与重量:是否满足你的腔体限额与重心布局;本例级别的Φ27.5×56 mm可作为轻量级参考。

前端能力:是否明示带外抑制/高前后比;是否提供增益与噪声指标(用于链路预算)。

环境等级:IP67及以上、-30~+70 ℃工作温度,耐紫外与抗振。

接口协议:是否支持NMEA/RTCM、蓝牙或有线并行,便于系统集成与调试。

资料与服务:安装指南、尺寸图、射频参考设计、售后与定制能力。

10. 交付与验收SOP——把“好天线”落到“好结果”

(1)台架验证:在开阔场连续跑星2–4小时,记录SNR、低仰角表现与卫星几何;对比同机不同天线的固定率与残差。

(2)动态测试:无人机/车辆/手持三种姿态,验证掉固定后的重捕时间与低仰角稳定度。

(3)干扰拉偏:在近基站或高功放环境,观察是否出现失锁/周跳“扎堆”现象,确认带外抑制效果。

(4)装机复核:核对ARP/PCO参数与机身基准的转换是否在解算端正确配置。

11. 常见误区与快速排障

只看星数不看SNR:星多但低仰角SNR差,RTK一样不稳。

腔体金属太近:不合理的“地板”导致方向图畸变与PCV变大。

线缆与电源干扰:开关电源纹波+高速线穿越天线区,直接把噪声灌进前端。

忽视前后比:背向增益过高,机背反射与人体遮挡都可能放大。

三步排障:换开阔场→缩短馈线/加滤波→检查供电退耦与屏蔽→复核ARP/PCO配置。

12. 一个落地缩影:轻载无人机的“稳点升级”

某轻载RTK无人机原配小贴片,林地边缘作业固定率不稳定。更换为小型内置螺旋方案后,保持原体积与重量的前提下,低仰角SNR拉升、周跳显著减少;在近5G基站环境中,因前端带外抑制,失锁频次下降。按同样任务飞行路线对比,固定率提升、重捕速度更快,单航线成果里“飘点”数量明显降低(工程记录显示在多风姿态下尤为明显)。

内置螺旋天线并不是“妥协品”。当你把多系统双频、相位中心稳定、带外抑制与IP67这些工程要点一一落实,再配合正确的安装与标定,它完全可以成为轻量化终端的“高精度底座”。下一步,按你的设备形态(无人机/手持/机控)和腔体条件,把尺寸、走线、供电与射频接口对表做一份落地BOM与装机SOP,高精度,就会从“偶尔稳定”,走向“持续稳定”。
