一、这类天线解决什么问题?

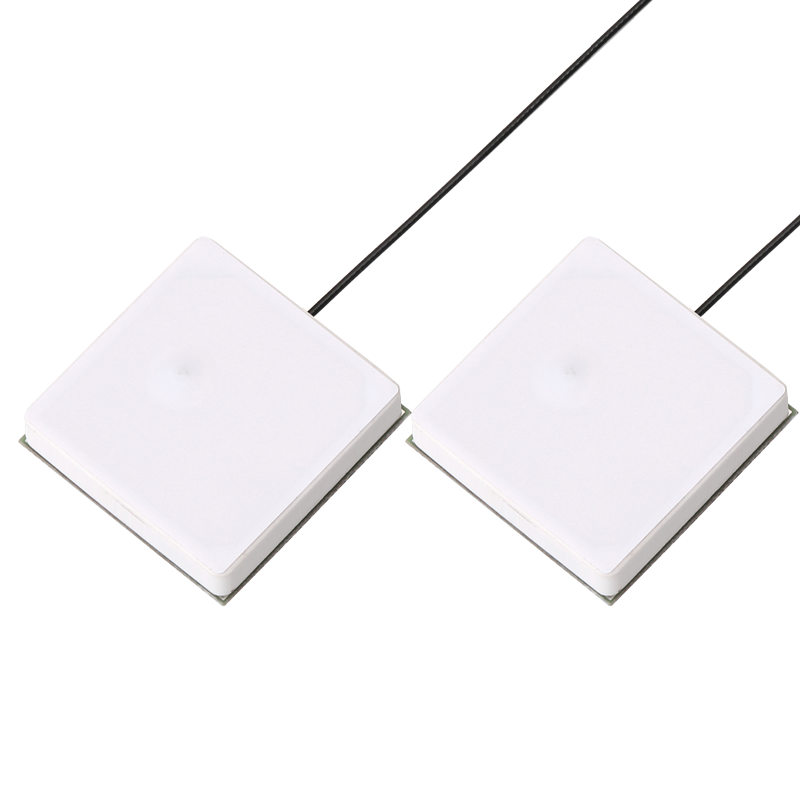

当你的设备只需 GPS L1(1575.42 MHz)定位、对体积/成本敏感、又希望在复杂环境保持快速锁星与稳定输出时，GPS单频陶瓷天线是非常合适的前端选择。以 HX-TWGPS-354-CV0 为例，它面向车载、穿戴、无人机、智驾配套等场景，追求“轻量化 + 快速可用”的定位体验。

二、关键参数一览

工作频点：GPS L1 1575.42 MHz —— 单系统、单频方案，调谐围绕该中心频点展开。

天线增益：约 3.5 dBi —— 典型贴片陶瓷天线级别，配合合理地板尺寸与低损耗馈线可稳定获得可用 C/N₀。

天线效率：35–80% —— 与接地面尺寸、装配周边介质强相关;结构优化能显著拉高上限。

驻波(VSWR)：< 1.8 —— 匹配良好，便于整机量产一致性控制。

极化方式：圆极化(RHCP)—— 与卫星下行一致，有利于抗多路径与姿态变化。

轴比(AR)：≤ 4 dB(max) —— 圆极化“纯度”的量化指标，决定弱信号场景的稳健程度。

辐射方向：全向 —— 动平台与手持设备友好。

阻抗：50 Ω;功率容量：33 dBm;接口：焊针式，便于 SMT/外挂混合工艺。

尺寸/环境：35×35×6.5 mm;工作温度 -30 ℃～+70 ℃ —— 兼顾体积与耐候性。

官方强调：相位中心稳定、波束宽、前后比高，并配合LNA带外抑制降低失锁风险——这是在复杂电磁与遮挡环境保持“搜星不断”的关键。

三、为什么它能在复杂场景“稳准快”?

圆极化 + 低轴比：反射后的 LHCP 分量天然被抑制，降低多路径伪差。

方向图波束宽：设备姿态变化或低仰角卫星条件下，仍有可用增益与较好的前后比。

前端 LNA 带外抑制：城市弱信号/强干扰(蜂窝、对讲机)环境下，减少前端压制与失锁。

单频链路简洁：匹配与调试复杂度低、成本可控，适合规模化量产。

五、典型应用与落地场景

车辆定位/追踪、智驾配套、自动驾驶小巴：整车供电噪声较大、遮挡多，抗干扰与低仰角表现尤为重要。

智能穿戴/户外运动设备：尺寸受限、姿态变化频繁，圆极化与全向辐射能保证持续定位体验。

轻小型无人机/机器人：对重量与功耗敏感，单频+陶瓷贴片方案更易控重与控本。

四、选型与集成的“工程要点”

接地面

陶瓷贴片对接地面尺寸非常敏感。建议按推荐面积与留边布置;接地面不足时，谐振点会上移、增益与效率明显下降。

匹配网络

预留 π 型匹配(L/C/L)，量产前做“整机态”VNA 调试，目标 VSWR < 1.8(或回损 < -10 dB)覆盖 1575.42 MHz。

结构用料与罩体

远离金属框、近天线塑胶罩避免高介电常数/厚壁导致 detune;必要时对罩体材料与厚度做协同仿真与实测。

与其它天线共存

与 4G/5G、蓝牙、UHF 数传等保持物理间距与隔离;GNSS 走独立同轴，加前端 SAW/BAW 滤波 + 低 NF LNA，降低互调与阻塞。

布线与屏蔽

同轴尽量短直，连接器/焊点一致性可控;主板开关电源、USB 3.0、MIPI 等高速线束需分层/远离，减少近场耦合。

供电与地回路

GNSS 模块与 LNA 供电要低噪声、低纹波;合理打孔接地、多点接地防环流。

环境与可靠性

参考 -30～+70 ℃ 工作区间做温循与跌落/振动验证;户外应用考虑防水/盐雾与UV老化。

五、如何验证你“装得对”?

暗室/开阔场 C/N₀ 对比：基准样机 vs. 你的整机，低仰角(10–20°)C/N₀差值越小越好。

冷启动 TTFF(首次定位时间)与重捕获时间：迭代优化结构与匹配后，应有稳定改善。

行驶/穿楼/林下路测：统计失锁率、定位轨迹抖动、坐标漂移(尤其转弯、隧道口)。

量产一致性：抽测多批次，记录中心频偏移、S11 与效率分布，设限位与工艺补偿。

六、何时选它、何时不选它?

选它：成本/体积敏感、应用场景以城市导航/车载/穿戴为主，对 RTK 级厘米定位无强刚需。

谨慎：如你要做 RTK/PPP 厘米级定位、抗遮挡与可靠性要求极高，优先考虑多频 GNSS 天线与更高规格前端链路。

总结

GPS单频陶瓷天线以小体积、低成本、易集成见长。以 HX-TWGPS-354-CV0 为代表的方案，在 L1 频点上具备圆极化、低驻波、可观的效率与带外抗干扰能力，适配车载、穿戴、无人机与智能设备的普适需求。把地板尺寸、匹配网络、前端滤放与结构材料四件事做好，就能在复杂环境下获得“稳准快”的定位表现。
