外置高精度车载天线

2025-08-18

车载定位为什么常常要用“外置天线”,而不是把小天线塞在设备里就完事?在复杂电磁环境、遮挡频繁和多系统联合定位已成常态的今天,一副专门为车辆应用优化的外置高精度天线,往往决定了整套GNSS方案的上限。下面围绕“外置高精度车载天线”的工作机理、关键指标、安装要点与应用实践做一次系统梳理,并结合同类产品的参数做出选型提示。

一、它究竟解决什么问题

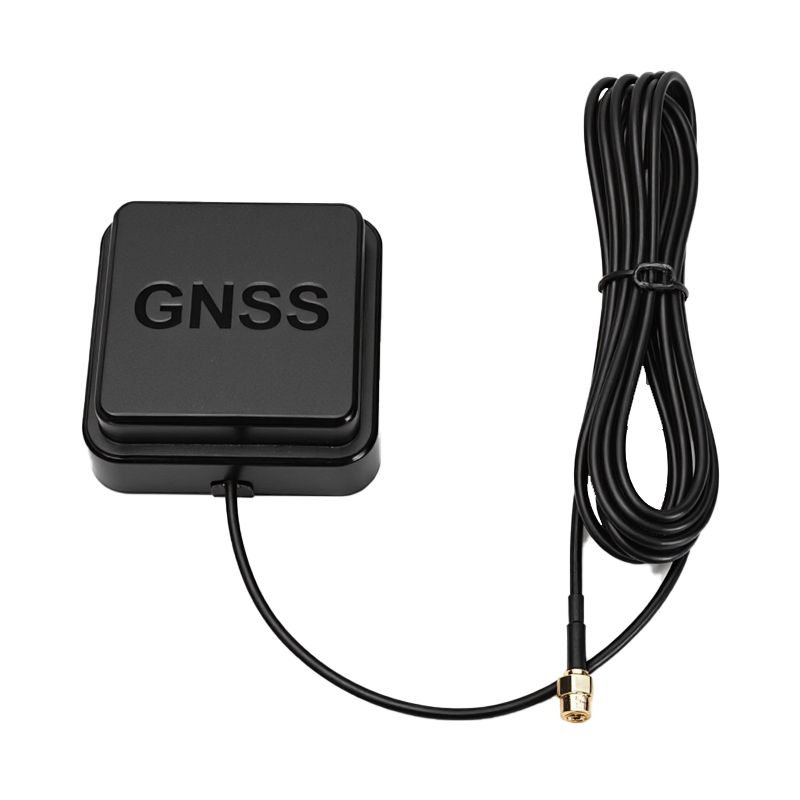

车体金属、前后风挡加热丝、行车记录仪与车机的射频辐射、城市峡谷导致的低仰角信号和多径……这些都在削弱卫星信号的有效性。外置高精度车载天线通过更优的辐射方向图、合适的增益与低噪声放大,把极弱的L1/L2/L5 等GNSS信号稳定地“拖”进接收机可用的门槛,并尽可能抑制带外干扰,提高锁星速度与解算稳定性。以HXR5510PF-W70D为例,定位覆盖GPS、北斗、GLONASS、Galileo 四大系统的主流频段,适配多系统多频联合解算需求。




二、频段与系统兼容

GPS:L1/L2/L5

BDS:B1/B2/B3

GLONASS:G1/G2

Galileo:E1/E2/E5a/E5b

这种“多系统、多频点”的接收能力,能在遮挡、低仰角或局部干扰时维持可用星座数量与几何分布,从根本上提升可用性与精度潜力。

三、关键射频与电气指标(理解选型的“硬指标”)

从射频层到有源前端,几项参数最值得关注:

极化方式:RHCP(右旋圆极化)—与卫星下行信号一致,有助于抑制左旋及地面反射多径。

天线增益:约 6 dBi(典型值)—在保证天顶方向增益的同时兼顾低仰角接收,配合车顶安装获得更完整的天空覆盖。

VSWR:< 1.8—反射小、匹配好,减少驻波导致的有效信号损失。

辐射方向:全向—车辆转向与姿态变化时,保持相对均衡的接收能力。

馈电阻抗:50 Ω,接口:SMA 内螺内针—便于与车规或工业级GNSS接收机、同轴线缆体系对接。

LNA(低噪声放大器):工作于1164–1278 MHz 与 1556–1615 MHz 两个频段,增益约 32±2 dB,噪声系数 ≤ 2.0 dB,工作电压 3–12 V DC,电流 ≤ 45 mA——降低前端系统噪声温度,在长馈线、弱信号场景下尤为关键。

这些数值共同决定了“能不能听到、听得有多清、传到后端时损失多少”。对需要稳定RTK/PPP解算的车载设备而言,这是基本盘。

四、结构与环境适应能力

外形尺寸:约 72 × 72 × 31 mm,紧凑易布置。

防护等级:IP67,在户外雨水、洗车与扬尘环境中保持可靠性。

温度与湿度:工作温度覆盖-40~+70/85 ℃,湿度 95% 不冷凝,适应大多数地区气候变化。

材料与装配:ABS 外壳、EVA 胶贴、RG174 同轴等组件搭配,兼顾重量与耐候性。

稳定的机械与环境指标,决定了它能否在车顶“长期服役”,而不因风雨曝晒或冷热循环带来性能漂移。

五、抗干扰与稳定性设计

车载场景最大的隐患来自带外强信号(蜂窝、Wi-Fi、车载电源纹波)与多径。

带外抑制:有源前端配合高抑制度滤波,降低杂散/邻道强信号对前端链路的“压制”。

**相位与方向图:**产品资料强调相位中心稳定、波束宽、总增益前后比高,有助于在转向、低仰角与部分遮挡环境中维持解算质量。

这些特性对车道级导航、自动驾驶融合定位都十分关键。

六、典型应用场景

智能驾驶/无人驾驶:与车规GNSS/IMU 融合,提升定位冗余与鲁棒性。

车辆监控与追踪:在复杂城区保持较高可用星数,减少飘逸轨迹。

自驾巴士、工程车辆、环卫作业车:长时间户外运行,对环境与供电适配要求更高。

专用设备:如测量型终端、农机自动导航等需要多频、抗干扰的一体化外置方案。以上应用均与资料展示的目标领域一致。

七、安装与布线建议(落地最要紧)

优先车顶居中:金属车顶可作为良好接地平面,增益曲线与方向图更接近设计值。

避开干扰源:远离车载对讲机天线、5G/4G 路由、行车记录仪、行车电脑与大电流走线。

线缆与接口:配套 50 Ω 同轴;走线尽量短直,转弯半径≥线径的 10 倍,避免与强电并行。

固定方式:结合壳体与配件,采用胶贴/支架等稳固固定,确保密封不被破坏。

馈电方式:依据有源天线规范由接收机端口馈电(3–12 V DC),留意设备是否具备天线馈电与过流保护能力。

八、与接收机匹配的小贴士

看频段匹配:接收机支持的频点要与天线一致;多频解算别被“单频天线+多频接收机”的错配拖了后腿。

算系统噪声:长馈线+连接器损耗会吞掉前端信噪比,必要时选择低损耗线材或考虑LNA增益裕量。

重视环境指标:全天候车辆建议优先选择达到 IP67 的外置款式,减少渗水与盐雾风险。

九、何时该选“外置高精度车载天线”

车辆常年户外运行、经历频繁冷热循环与冲洗;

城市峡谷、港区、矿区等复杂环境,需要多系统多频提升可用星数与几何;

线缆距离较长、设备仓位不利于“内置天线”视天;

自动驾驶/高精地图采集等对稳定性与冗余度有更高要求。

在这些条件下,像 HXR5510PF-W70D 这样四系统全频段、具备低噪放与带外抑制、小型化且达 IP67 的外置方案,是更稳妥的起点。

好定位,先从好天线开始。外置高精度车载天线通过合理的频段支持、稳健的射频匹配与低噪放设计,把“听清楚”的难题解决在前端,再把可靠的信号交给后端去融合与解算。对于追求长期可靠和工程可维护性的车载项目,这是一笔回报率极高的投入。
