1. 产品概述

HX‑101是一款专为测量级手持终端、无人机和野外作业平台设计的外置 GNSS 天线。它采用八臂耦合+四馈点馈电架构，既保证了相位中心稳定，又在 Φ17 × 67 mm 的紧凑体积内集成了 LNA 双级滤波和 BLE 5.0 通信接口，满足“高精度+低功耗+易集成”的核心诉求。

2. 多系统多频段兼容

天线一次性覆盖 GPS L1、北斗 B1、GLONASS G1 与 GALILEO E1 四大卫星系统，同步接收能力让锁星数量和星座几何保持在最佳状态;对手持 RTK 或 PPP 机具而言，这直接转化为更快的初始收敛和更可靠的动态跟踪。

3. 核心技术亮点

毫米级定位 – 高增益辐射单元+宽波束方向图使水平 RMS 精度可压缩至 0.1 m + 1 ppm，高程 0.3 m + 1 ppm;在林间、峡谷这类信号衰减环境下仍能维持稳定解算。

超强抗干扰 – 双级带外抑制滤波器将邻近频段干扰信号阻隔于前端之外，有效降低失锁概率，避免因电台、对讲机等临场设备造成解算中断。

四馈点相位中心校准 – 精密配对馈线让相位中心随方位变化漂移最小化，为高精度工况节省后续标定工作量。

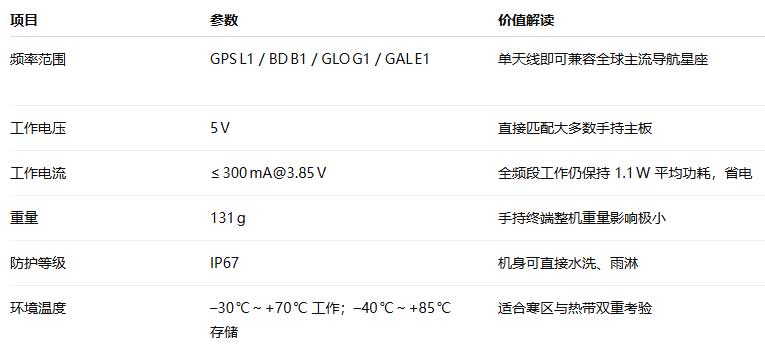

4. 关键性能指标

5. 机械与环境设计

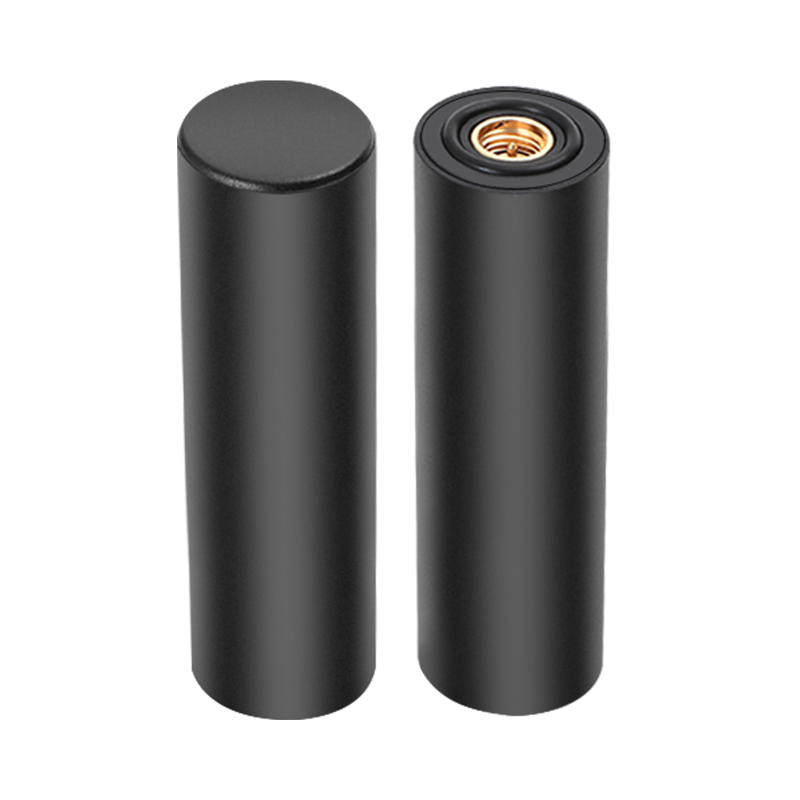

HX‑101 采用一体化 PC+GF 外壳与环氧灌封工艺，抗紫外、耐盐雾;圆柱造型有利于手持机握持与天线指向校准，顶部 1/4‑20 UNC 内螺纹可直接上云台或背包杆。IP67 密封不仅挡住雨水和灰尘，也保护内部 LNA 免受潮湿漂移。6. 场景应用拓展

无人机航测：轻量化和 BLE 无线接口让飞控布线更简洁，同时减少机头遮挡。

精准农业：厘米级轨迹保证播种行直度，BLE 可与 ISOBUS 终端快速对接。

灾情救援：在通信中断的极端环境下，多星座高通量保持位置链路;IP67 结构承受泥水、尘土冲击。

远程协作/AR 点云采集：BLE 低功耗蓝牙实时将 Raw Data 发往平板;紧凑体积方便与 AR 眼镜整合。h

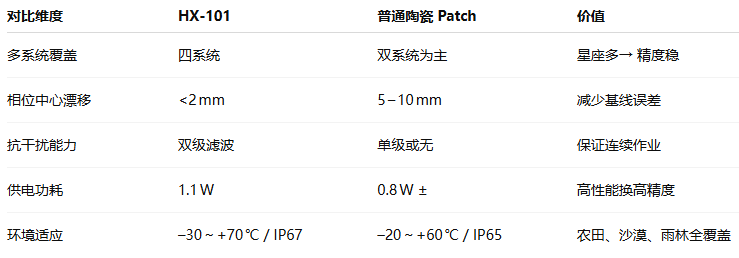

7. 与传统手持机天线对比

8. 选型与集成建议

定位精度优先——需求在 10 cm 以内时优先 HX‑101;若仅导航级需求，可选低成本 Patch。

平台体积核算——留出 Φ20 × 70 mm 安装空间，并确保天线顶部无遮挡。

供电冗余——主板 5 V 500 mA 输出即可，RTK 激活时注意电源纹波<50 mV。

射频布局——BLE 天线与 GNSS 天线间距≥40 mm，避免互调。

HX‑101 将“毫米级定位、四星全频、IP67 防护、BLE 无线”凝结在 131 g 的外壳里，为手持测量设备、无人机和精准农业终端提供了一套即插即用的高阶定位方案。若项目追求紧凑设计却又不愿在定位精度上妥协，HX‑101 值得重点关注。
