一、为什么在紧凑设备中要选用螺旋天线?

在手持终端、无人机与便携式测绘设备内部，空间寸土寸金，却又必须确保卫星信号稳定。传统陶瓷贴片往往受限于尺寸和指向性，而四臂螺旋结构能够在更小体积内实现圆极化与宽波束覆盖，因此成为高精度 GNSS 领域的“隐形主力”。

二、产品概览

HX-609N属于深圳红心科技的内置螺旋系列，采用 FPC 载体加一体化 LNA 设计。整个射频前端与放大、滤波、电源管理电路集中在 Φ36 × 42 mm 的模块中，裸件重量仅 20–30 g，防护等级达 IP67，可直接嵌入塑胶或金属外壳。

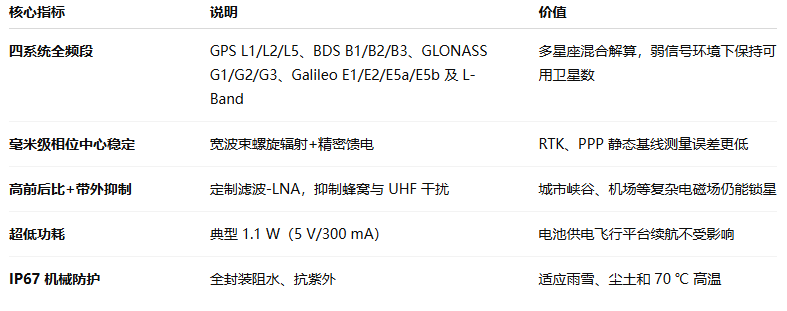

三、关键特性纵览

四、规格深度解读

电气指标

工作电压：5 V;电流 ≤ 300 mA。

输出接口：BLE 5.0，可直接与定位模组做短距通讯。

数据格式：NMEA 0183 V4.10、RTCM 3.x，支持 1 Hz 更新。

机械尺寸与配套

直径 36 mm、厚度 42 mm;建议外围预留 2 mm 空腔，避免屏蔽。

单根同轴馈电，推荐 50 Ω 微同轴或板-线同轴。

环境适应

工作温度 -30 ℃– +70 ℃，存储 -40 ℃– +85 ℃。

湿度 95 % 不冷凝;可加硅胶圈二次密封。

五、性能优势细化

全频段协同：L1/L2 双频 RTK 可兼顾快速收敛与抗电离层延迟，L5 与 B2 低噪声大带宽信号在高架桥及林下保星优势明显。

轴比优异：螺旋辐射场天然圆极化，消除左右旋极化失配，尤其对倾斜卫星信号更友好。

抑制多路径：顶部辐射瓣宽、底部后瓣衰减大，可降低机身反射引起的相位抖动。

相位中心一致性：同系列天线批次离散度控制在 ±1 mm，可直接用于差分基准站与动态端配对，无需繁琐标定。

六、典型应用拓展

无人机测绘：机体振动较大、姿态变化快，HX-609N 的宽波束和轻量化可在俯仰 ±30° 情况下保持解算。

手持 RTK：与主板以 FFC 连接可减少线缆损耗，BLE 直接与手机收发 RTCM，实现厘米级测亩。

精准农业：拖拉机顶棚空间有限，螺旋结构埋入塑胶机盖，耐尘耐泥;全频段兼容多地区 CORS。

应急救援：IP67 防护与-30 ℃ 低温能力适合高原雪灾、台风洪涝场景，可快速部署成流动基站。

远程协作 XR：手持 AR 终端对定位误差极为敏感，毫米级相位中心稳定可大幅提升画面匹配度。

七、选型与系统集成建议

地平面设计：尽量在天线下方提供 ≥ 40 mm 直径的接地铜，若受限，可辅以金属支架提升增益。

电源滤波：LNA 对纹波敏感，DC 5 V 线路旁并 10 µF 钽电容+100 nF 陶瓷电容，远离高速数字线。

射频走线：50 Ω 微带全程封闭地参考层，弯折使用 45°，避免直角拐弯。

固件兼容：定位板卡需支持多星多频输出，否则无法充分发挥全频段优势。

八、价值与趋势

随着 L5、E5 与 B2a/B2b 频段在多国 CORS 网络放开，精密单点定位(PPP-RTK)正在加速普及。HX-609N 这类“四系统+多频段”内置螺旋天线，可帮助终端厂商在现有外形里实现更高鲁棒性，为手持智能硬件、大众无人机以及 XR 设备的 sub-decimeter 定位奠定硬件基础。

当空间、重量与功耗成为硬指标时，螺旋结构展示出“小体积也能有大舞台”的魅力。HX-609N 以全频多星、高增益与强抗干扰能力，为下一代高精度 GNSS 终端提供了一把轻盈而锋利的“定位之刃”。
