GNSS一体接收机:让厘米级定位触手可及

2025-05-28

在形变监测、无人机测绘、港口自动化等场景中,人们常常为“如何快速、稳定地拿到厘米级坐标”而头疼——动辄几万元的基准站、复杂的外接天线和接收机布线,让部署与维护成本居高不下。有没有一种设备,可以把多星座多频点接收、RTK 解算、蓝牙通信统统塞进小小机身,一次性解决精度、便利与可靠性三大难题?这正是 GNSS 一体接收机 HXX200 的诞生初衷。

一、从“多”到“准”:四大技术亮点

1、全系统全频段追踪

一机同时接收 GPS L1/L2/L5、BDS-2 B1/B2/B3、BDS-3 B1C/B2a/B2b、GLONASS G1/G2/G3、Galileo E1/E5/E6、QZSS、SBAS 等完整信号链,天空再“碎片化”也能维持卫星几何强度。

2、毫秒级初始化、毫米级相位中心

自研陶瓷贴片阵列与低差分相位漂移馈电结构,使相位中心偏差保持在毫米量级;配合 1 Hz 数据更新率与 RTK 算法,平面精度 0.1 m + 1 ppm,高程 0.3 m + 1 ppm,满足高阶测绘与自动驾驶需求。

3、三重抗干扰防线

LNA 带外抑制 > 55 dB,屏蔽各类通信基站杂散;金属屏蔽腔+PCB 地平面双层隔离;算法端跳频侦测与伪码消隐,确保连续解算不失锁。

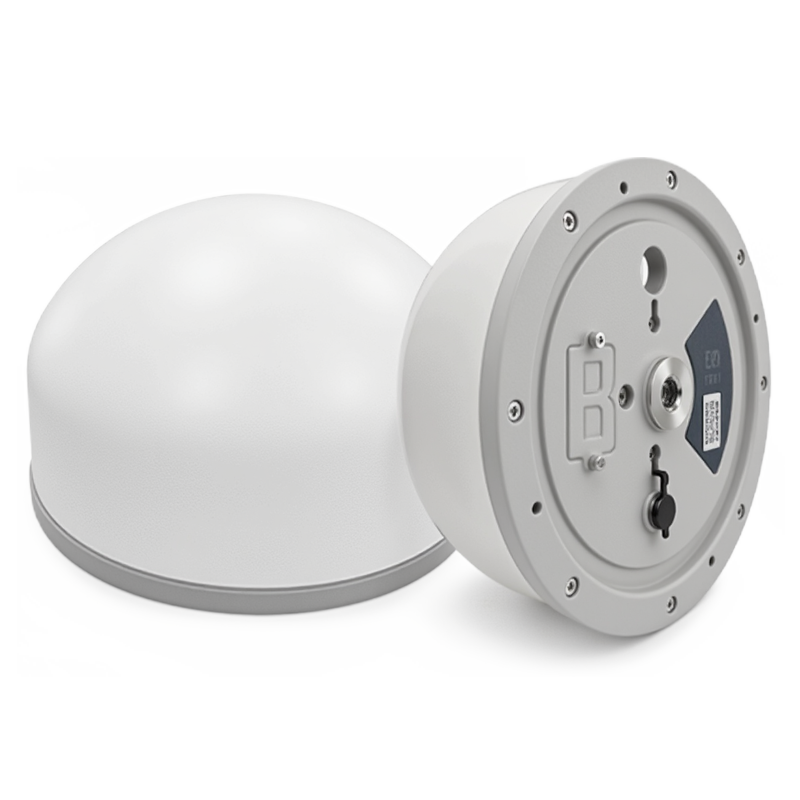

4、“小钢炮”般的整机设计

直径 191 mm、高度 129 mm,机身一体压铸,防护等级 IP67;内部 2600 mAh 电池可脱离外电工作 8 小时以上,应急场景也游刃有余。




二、核心性能拆解

维度 关键指标 代表意义
供电/功耗 DC 5 V ± 10 %,典型电流 ≤ 300 mA,平均功耗 1.1 W 低功耗意味着发热量小、箱体密封也能长时稳定
通信接口 BLE 5.0,兼容 NMEA 0183 V4.10 与 RTCM 3.x 直接对接安卓/IOS 手簿或无人机飞控,无需转接盒
环境适应 工作温度 −30 ℃ ~ +70 ℃,存储 −40 ℃ ~ +85 ℃,湿度 95 % 不冷凝 高寒、高湿、高盐雾均可裸机作业
结构重量 整机 < 1.4 kg(含天线、锂电) 顶杆、车顶、桅杆多种安装位都能兼容

三、场景化价值:把精度落地到行业细节

形变监测

大坝、桥梁、边坡实验往往需要秒级稳定坐标。HXX200 在多径严重的峡谷惊险地带,仍可凭强抗干扰 LNA 稳定输出基线差分,为预警系统争取宝贵时间。

地震与地质应急

IP67 外壳 + 内置电池意味着“背包即可出勤”。现场工程师到达震中后,无需寻找支架与电源,立杆即可开机采集。

港口与自动化码头

集装箱 RTG、AGV 车辆要求厘米级引导。BLE 5.0 能直接与工业路由器配对,简化以太网布线,减少盐雾下的接触腐蚀隐患。

无人机测绘

低功耗 + 小尺寸尤其适合 ≥ 20 kg 的中型 UAV。将 HXX200 安装在云台顶部即可同步获取机体姿态点,实现机载 PPK 解算链路。

四、选型与部署建议

应用侧重 关键关注 建议配置
长期固定基站 供电与散热 外接 12 V 太阳能板 + 铝合金散热底座
高速移动载体 振动与插装 配套阻尼垫 + M8 三点固定
无人机轻量化 重量与功耗 拆掉电池,仅保留 DC 5 V 外供

五、从采购到运维:三步走

预评估——结合作业半径与通信协议,确认 Bluetooth 或 4G 网关是否满足差分回传带宽。

安装调平——校准泡泡水平,确保相位中心与几何中心重合;若在滑轮或桅杆安装,预留 10 cm 以上无金属干涉空间。

巡检维护——每 3 个月检查一次 O-ring 密封、清理天线罩表面盐渍;每年更新一次固件,保持最新星历兼容性。

HXX200 把「全频段接收器」「高增益天线」「轻量电源」三件套浓缩进一枚掌心大小的外壳,让高精度定位的部署门槛骤降。无论你是测绘队、无人机系统集成商,还是港口自动化运营方,只需一台 GNSS 一体接收机,就能把厘米级精度打包带走,让定位不再是束手束脚的高成本负担,而成为提升效率与安全的新常态。
