在卫星定位和高精度测量领域,RTK(Real-Time Kinematic,实时动态定位)已成为精准农业、无人机测绘、智能施工、自动驾驶等行业的核心技术。近年来,“全频外置天线”频繁被提及,但它到底有什么独特之处?是否真的能提升定位精度、信号接收和实际应用体验?围绕这些疑问,本文将从原理、结构、优势、选型、应用场景等多个维度,对RTK全频外置天线做详细解析。
一、什么是RTK全频外置天线?
RTK系统本身依赖于GNSS(全球导航卫星系统),如GPS、北斗、GLONASS、Galileo等多系统卫星信号的综合解算。
“全频”意味着天线能够覆盖L1、L2、L5等多种频段,适配不同的卫星系统,最大限度获取卫星数据。
“外置”则指天线与主机分离,通过连接线布设于更佳的位置,减少遮挡、降低多路径干扰。
这样一来,RTK全频外置天线成为高精度定位设备的“信号捕手”和“精度守门员”。
二、全频外置天线的结构与原理
多频接收单元

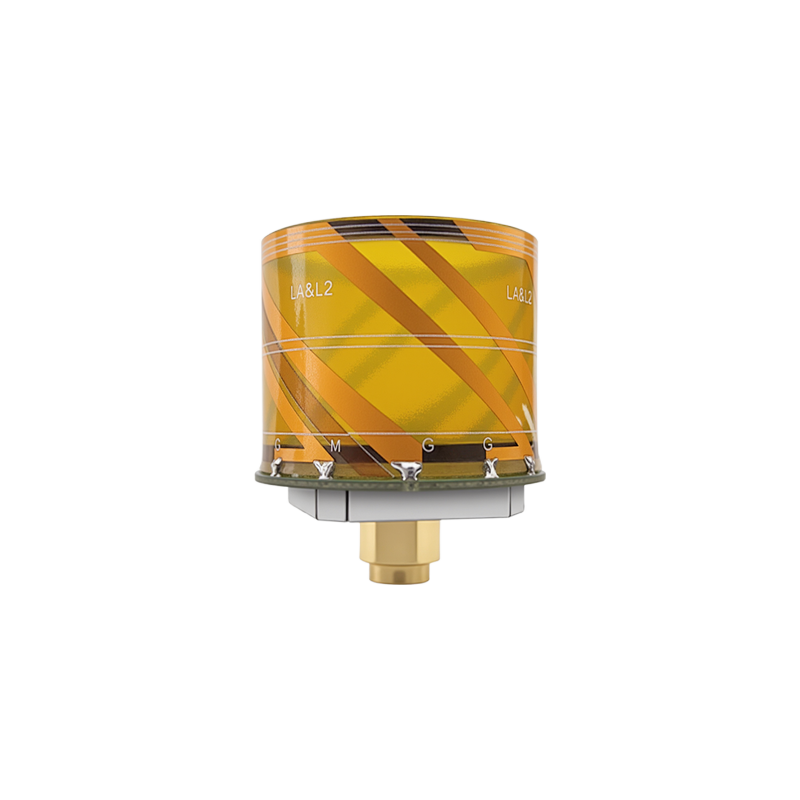

一般采用多层陶瓷介质或螺旋结构,实现L1/L2/L5等频段信号同步接收。
内部匹配网络和滤波器,有效过滤干扰,提升信噪比(SNR)。
防水防尘外壳
工程塑料+金属屏蔽,达到IP67以上等级,适应野外、车辆、工程机械等多变环境。
低噪放大器(LNA)
在信号初级放大阶段抑制噪声,提升微弱卫星信号的可用性。
抗多路径干扰设计
利用地板效应、圆极化天线、专利电路结构,弱化信号反射和镜像干扰。
连接方式
多采用SMA/N型高可靠接口,兼容不同RTK主机;线缆长短可定制,适应远距离布设。
三、全频外置天线与内置天线对比
信号强度:外置天线能避开主机遮挡、手持金属干扰,直接“面对天空”,信号源更多更强。
多路径效应:建筑、树木、水面易引发信号反射,外置天线可远离干扰源、提升数据解算精度。
适应性:工程测量、地质勘探、农机自动驾驶等应用场景复杂,内置天线布设受限,外置天线灵活多变。
维护与升级:外置天线更换方便,不影响主机寿命和性能更新。
四、为什么选择全频覆盖?
多星系统兼容
同时捕捉GPS、北斗、GLONASS、Galileo多系统卫星,冗余度高,抗干扰更强。
亚米级到厘米级精度保障
多频段信号融合解算,有效消除电离层、对流层延迟,快速实现固定解(Fix)。
应对遮挡环境
部分频段受遮挡或干扰时,其他频段可补偿,保持解算连续性和稳定性。
未来兼容性
随着卫星导航频段扩展,新频段信号无需更换天线,节省长期投入。
五、核心性能参数详解
中心频率:覆盖1561-1610MHz(L1/L2/L5、B1/B2/B3等全段),部分高端型号支持更宽频段。
增益:3-7dBi,兼顾信号放大与覆盖面。
噪声系数:小于2dB,决定弱信号接收能力。
极化方式:圆极化优于线极化,能有效抑制多路径。
驻波比(VSWR):低于1.5,反映天线与接收机的适配性。
尺寸与重量:直径40-120mm,高度20-80mm,适配各种场景与设备。
防护等级:IP67/IP68,满足全天候野外工作需求。
六、典型应用场景
无人机航测
机体空间有限,外置天线可布设于最佳信号接收位置,提升测绘精度。
农机自动驾驶
天线安装于拖拉机顶部,克服金属车体干扰,实现厘米级作业。
智能施工与测量机器人
避免钢筋、水泥结构对信号遮挡,保持稳定定位。
高精度地质勘探与海洋测量
极端环境、复杂地形下保证卫星数据“不断流”。
交通管理与应急救援
车辆或临时指挥部移动场合,天线外置确保全时定位。
七、选型与部署要点
兼容性校验:提前确认主机支持的频段与接口,避免“硬件不识别”。
安装位置优化:远离金属障碍、选取无遮挡高处,水平面保持平整,避免倾斜带来误差。
线缆质量保障:优选低损耗屏蔽线,减少长距离传输中的信号衰减。
防雷保护:室外部署建议加装防雷器,保障设备与人员安全。
定期巡检维护:野外长期应用,建议每半年检测一次天线性能。
八、未来趋势与创新
微型化与集成化
天线体积进一步缩小,便于无人机、机器人等“小设备”集成。
智能天线
内置健康自检、自动调整工作频段,适应环境变化。
AI辅助定位
融合人工智能算法,实现多源数据动态修正,提升恶劣环境下定位稳定性。
环保与可持续
新材料、低碳制造,让天线在满足性能同时更具可持续发展属性。
RTK全频外置天线并非简单的“配件”,而是精准测量、智能导航系统的关键“心脏”。无论是工业应用、科研项目还是智能装备,选好、用好一款高性能全频外置天线,都是获得稳定、高效、可靠GNSS定位结果的前提。面对技术升级与多元需求,持续关注天线创新与应用场景变化,是每一个高精度定位行业参与者的必修课。
