外置测量天线新基准:HXC-12A-Z0

2025-05-22

1. 产品概览

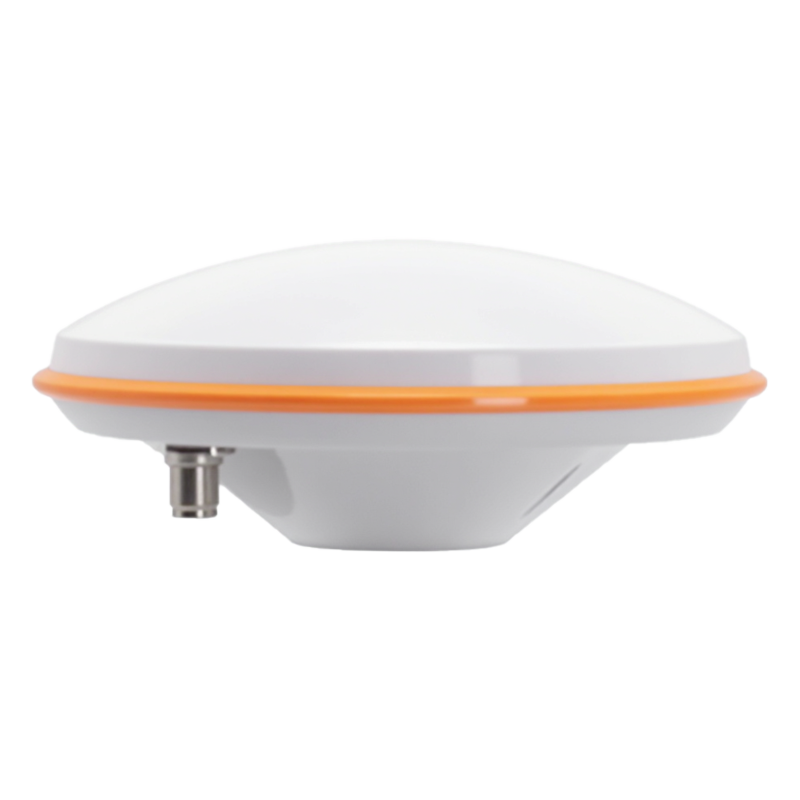

HXC-12A-Z0外置测量天线专为车载、船载终端设计,支持 GPS、BDS、GLONASS、GALILEO 四大全球卫星系统,并扩展至 L-Band 校正服务,实现真正意义上的“全频全系统”接收能力。它能够同时捕获 L1/L2/L5 等主流民用频点,为 GNSS 解决方案奠定稳定、精准的信号基础。

2. 多系统多频段的优势

四系统全频段:在同一只天线内集成 GPS L1/L2/L5、BDS B1/B2/B3、GLONASS G1/G2/G3、GALILEO E1/E2/E5a/E5b/E6 及 L-Band,最大化卫星可见数,提高定位冗余与抗遮挡能力。

毫米级相位中心稳定:增益高、波束宽且前后比大,让接收机在树林、桥梁遮挡等复杂环境下仍能保持厘米至亚米级 RTK 解算质量。

3. 精度与抗干扰设计

RTK 定位精度:水平 0.1 m + 1 ppm,高程 0.3 m + 1 ppm(RMS),满足地籍测量、机械控制、无人机航测等高精度场景。

出色的带外抑制:内置 LNA 过滤杂波电磁干扰,降低信号失锁风险;对 4G/5G、Wi-Fi 等强干扰源也能有效抑制。




4. 结构、能耗与耐候性

关键指标 数据 含义
外形尺寸 Ø 154 × 63 mm 薄饼式外壳,易于车顶、甲板固定
重量 131 g 轻量化设计,降低支架负荷
防护等级 IP67 防尘、防泼水、抗紫外,室外长期作业无忧
工作温度 –30 ℃ ~ +70 ℃ 适应高寒与热带工况
供电 DC 5 V / 1 A 配合主机或独立电源
功耗 平均 1.1 W 适合电池背包、无人系统

5. 通讯与数据

BLE 5.0:蓝牙低功耗链路便于移动终端快速查看天线状态或更新固件。

数据格式:NMEA 0183 V4.10 与 RTCM 3.x 双协议输出,可与市面主流 GNSS 接收机即插即用。

6. 典型应用场景

测绘测量:与 RTK 主机配对,完成地籍、权籍、高程控制网布设。

工程施工:搭载在推土机、摊铺机,实现数字化施工与机械引导。

港口码头:配合 AGV、RTG,提升集装箱堆场定位与调度效率。

驾考驾培:车辆姿态与轨迹实时采集,提高考试精准度与客观性。

智能驾驶:兼容 L-Band 差分,助力 L2+ 及以上自动驾驶平台获得可靠的厘米级定位。

7. 选型与集成要点

主机兼容性:确认 GNSS 接收机支持四系统多频及 BLE 连接,充分发挥天线性能。

安装位置:优先选择无遮挡金属平面,通过磁吸或螺栓安装,保证相位中心与车辆参考点重合。

线束与接头:采用低损耗同轴线缆,长度≤5 m;接头建议 N-K 或 TNC-K,以满足长期户外可靠性。

固件与校准:定期更新接收机固件;如用于高精度倾斜测量,需在作业现场完成相位中心标定。

HXC-12A-Z0 把全系统、全频段、毫米级精度与 IP67 工业防护集于一身,是测绘、无人系统与智能网联车辆领域的高性价比之选;在“星基 + 地基”融合定位时代,它为终端提供了面向未来的天线平台。
