一、为什么选择“北斗三代天线”?

在高精度定位、短报文通信和全天候数据采集愈发重要的今天，一款能够同时支持北斗‑3 S / L 双频段的轻量化天线，正成为形变监测、智慧港口和无人设备的刚性需求。HXLS‑367‑CV0 应运而生——它将北斗三代短报文能力与厘米级定位精度合二为一，为各类移动与固定平台带来更稳定、更经济的卫星链路。

二、产品概览

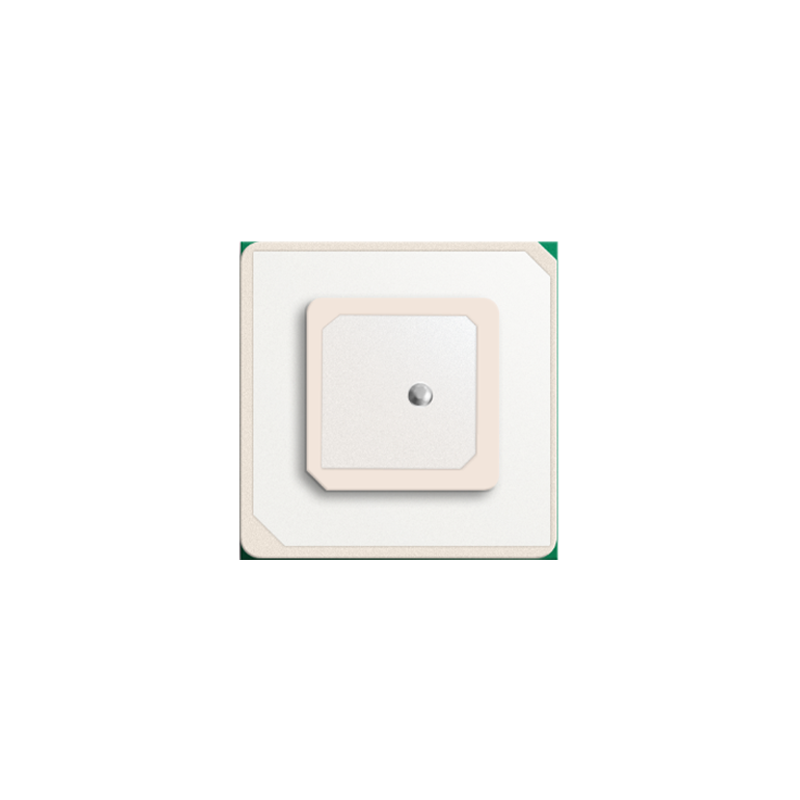

1、型号：HXLS‑367‑CV0

2、频段覆盖：BD‑S(2492 MHz)与 BD‑L(1195 MHz)双频同收

3、尺寸 / 质量：36 × 36 × 7 mm，轻于常规测量天线数倍，便于嵌入或外挂

4、防护等级：IP67，支持‑30 ℃ ~ +70 ℃工作环境

5、电源与功耗：DC 5 V;≤ 300 mA(3.85 V);平均 1.1 W

三、性能维度深度解析

1、双频并行，定位 + 短报文一体化

S 频段：实现北斗三代 1 kb/s 短报文链路，适用于通信盲区的应急上报。

L 频段：承担定位伪距与载波观测，提供厘米级实时差分基线。

2、毫米级相位中心稳定性

精准控制辐射单元排布与材料介电常数，使相位中心偏差保持在毫米量级——RTK 解算结果可达 0.1 m + 1 ppm(平面)/ 0.3 m + 1 ppm(高程)。

3、强抗干扰 LNA

带外抑制滤波 > 60 dB，配合高前后比辐射模式，可有效屏蔽邻频 5G 与 ISM 噪声;整机失锁概率显著低于常规陶瓷贴片方案。

4、宽波束 + 高前后比

主瓣覆盖 ≥120°，多星可见角更大;前后比高，能有效削弱地面多径。

四、电气与通信接口

五、可靠性与环境适应性

1、抗干扰 LNA：带外抑制特性优异，可在工业电磁环境中稳定锁星

2、宽温范围：‑30 ℃ ~ +70 ℃ 工作，‑40 ℃ ~ +85 ℃ 存储，配合 95 %RH 防凝露封装

3、跌落 / 振动 / 盐雾：通过 IEC‑60068 级测试，适合海上与高振平台

六、场景化应用价值

七、集成与安装指南

1、安装面：金属基座可作接地面，提升增益;若装在碳纤支架，建议额外加 80 mm φ 圆形接地片。

2、射频路径：优先使用 ≤ 30 cm 低损耗同轴线对接板卡;BLE 调测口位于侧边，便于现场 OTA。

3、固件升级：蓝牙或有线均支持差分升级，保持兼容后续北斗增强信号。

九、面向未来的可扩展设计

软解扩展：预留 FW 升级接口，可添加 BD‑L1、GPS L1/L5、Galileo E1/E5 等多星座频点。

Mesh 兼容：BLE 5.0 支持蓝牙 Mesh，可与传感节点组成无网分布式监测链路。

能源适配：板载电源管理模块兼容太阳能板与 12 V 车载电源，方便无人站部署。

十、结语

HXLS‑367‑CV0 以双频协同、短报文通信和厘米‑毫米级定位精度，填补了「高精度+信息回传」一体化天线的市场缺口。对于需要在恶劣、无网或高振环境中长时间保持可靠定位和数据链路的场景，它提供了比传统单频或分体方案更轻、更稳、更经济的选择。若需详细测试报告或定制增频，请联系厂商获取完整技术白皮书和样机评估服务。
