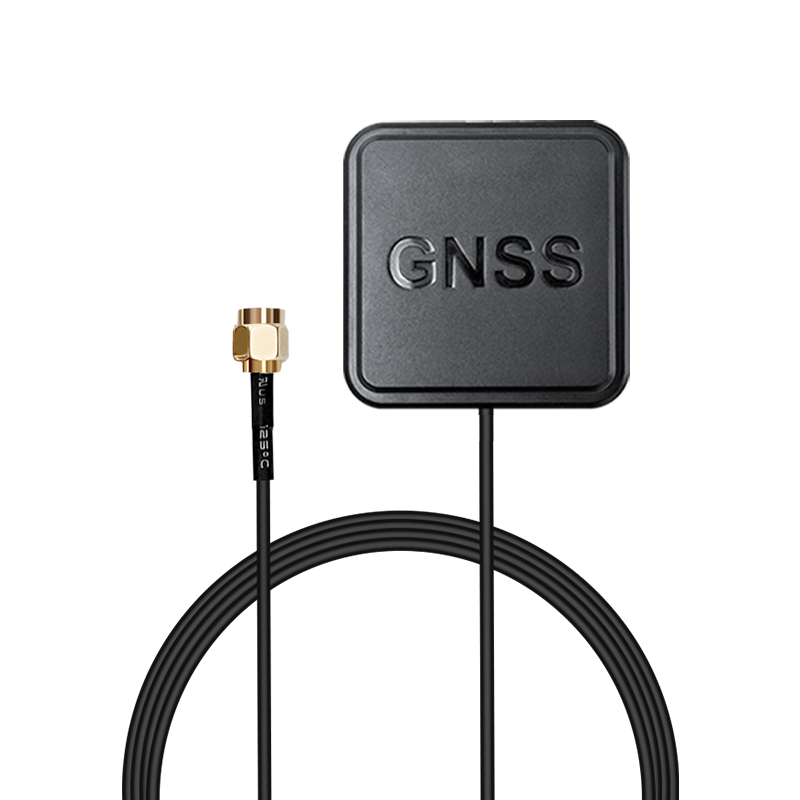

RTK车载外置天线

HXS504404TS-W70B

适配频段:

GPS：L1/L2/L5
BDS：B1/B2/B3
GLONASS：G1/G2/G3
GALILEO：E1/E2/E5a/E5b

立即咨询 +

产品简介

功能特性

规格参数

应用场景

选型手册

同系列推荐

您的位置：主页 > 产品中心 > RTK全频外置天线

产品简介

HXS504404TS-W70B高精度测量天线，采用多馈点合成技术，支持北斗、GPS、GLONASS 和GALILEO 系统的 L1 、 L2 、L5三频段卫星导航信号接收，

内置低噪声放大器，采用高抑制滤波器，带外抑制好，抗干扰能力强，保证在恶劣电磁环境下正常工作。满足目前多系统兼容和高精度测量的需求。

功能特性

四系统全频段

支持 GNSS 四系统全频段信号
毫米级定位精度

相位中心稳定，天线单元增益高，方向图波束宽，总增益前后比高，有复杂环境下也能快速锁定卫星稳定输出GNSS导航信号。
强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低了系统失锁的风险。
体积小巧，结构可靠

其外形尺寸仅有72*72*31mm，坚固可靠的结构，防护等级达到 IP67，可以保护其免受灰尘、紫外线和水的影响。

规格参数

电气特性

频率范围

GPS：L1/L2/L5
BDS：B1/B2/B3
GLONASS: G1/G2/G3
GALILEO: E1/E2/E5a/E5b

工作电压

DC 5V/1A

工作电流

≤300mA(3.85V)

平均功耗

1.1W

电池容量

2600mAh

RTK 定位精度(RMS)

水平精度： 0.1m+1ppm
高程精度： 0.3m+1ppm

通信接口

BLE 5.0

航数据格式

NMEA 0183 V4.10
RTCM 3.x

数据更新率

1Hz

结构特性

模组尺寸

72*72*31mm

重量

200g-300g

工作环境

工作温度

-30℃～ +70℃

存储温度

-40℃～ +85℃

湿度

95% 不冷凝

防水等级

IP67

应用场景

无人驾驶智驾系统车辆追踪智能设备自驾巴士

选型手册

HXS504404TS-W70B 产品手册

1.21MB

PDF

2025.03.03
