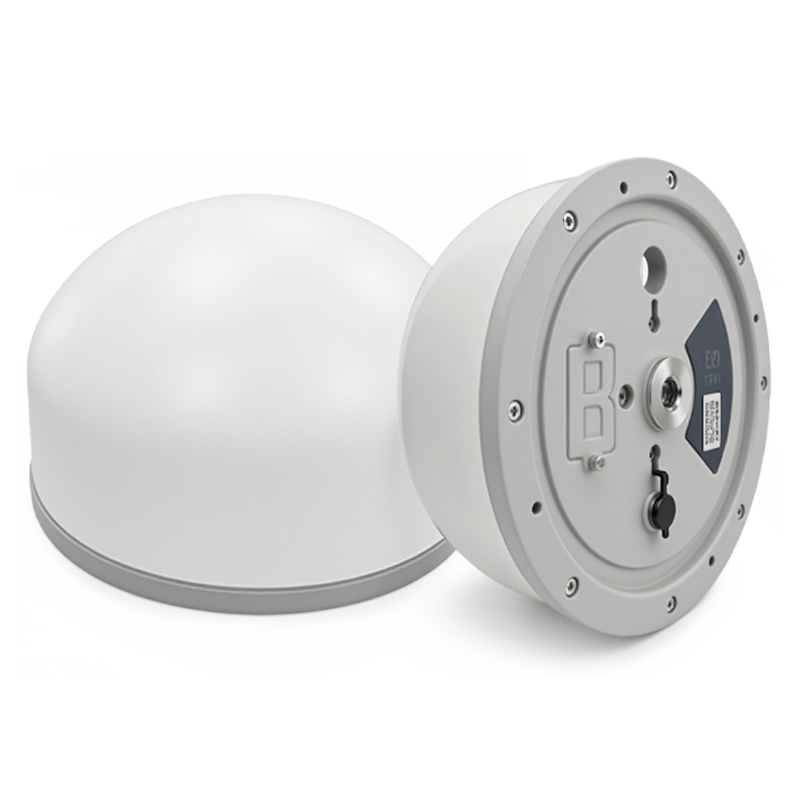

GNSS一体接收机

HXX200

适配频段:

GPS: L1/L1C/L2C/L2P/L5
BDS-2: B1L/B2L/B3L
BDS-3: B1L/B3L/B1C/B2a/B2b
GLONASS: G1/G2/G3
Galileo: E1/E5a/E5b/E6C
QZSS: L1/L2C/L5
SBAS: L1

立即咨询 +

产品简介

功能特性

规格参数

应用场景

选型手册

同系列推荐

您的位置：主页 > 产品中心 > GNSS全频航空天线

产品简介

GNSS 一体接收机天线集成 GNSS 天线单元、射频放大滤波电路与接收机主板于一体，整机出厂完成参数校准，上电即可输出 NMEA 与 RTCM 差分数据，省去射频馈线调试。支持多星座全频段接收，高精度版本实现 RTK 厘米级定位。IP67 户外防护，支持 RS232/RS485 多种数据接口，安装简单便捷，广泛应用于工程机械、智慧农机、结构形变监测、驾考系统、矿山港口设备与移动测绘场景。

功能特性

全系统全频段

支持 GPS、BDS、GLONASS、GALILEO、QZSS、SBAS卫星频段信号
毫米级定位精度

相位中心稳定，天线单元增益高，方向图波束宽，总增益前后比高，有复杂环境下也能快速锁定卫星稳定输出GNSS导航信号。
强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低了系统失锁的风险。
体积小巧，结构可靠

其外形尺寸仅有Φ191*129mm，坚固可靠的结构，防护等级达到 IP67，可以保护其免受灰尘、紫外线和水的影响。

规格参数

电气特性

支持卫星信号

GPS：L1/L1C/L2C/L2P/L5
BDS-2: B1L/B2L/B3L
BDS-3: B1L/B3L/B1C/B2a/B2b
GLONASS: G1/G2/G3
Galileo: E1/E5a/E5b/E6C
QZSS: L1/L2C/L5
SBAS: L1

工作频率

1164-1290MHZ
1559-1605MHZ

增益

38±2DB

天线效率

30~80％

电压驻波比

≤2 N/A

天线轴比

≤4dB max

极化方式

右旋圆极化

辐射方向

全向

馈电阻抗

50 ohm

功率容量

33 dbm

天线接口

TNC-K（可定制）

结构特性

模组尺寸

φ191*129mm

重量

≤300g

工作环境

工作温度

-40℃～ +85℃

防水等级

IP67

应用场景

形变监测地震监测工业基站测量测绘码头自动化作业

选型手册

HXX200 产品手册

1.21MB

PDF

2025.03.01
