L1/B1高精度航空天线

HXH-6025-04

适配频段:

GPS： L1/L5
BDS：B1I/B1C
GLONASS：G1
QZSS:L1

立即咨询 +

产品简介

功能特性

规格参数

应用场景

选型手册

同系列推荐

您的位置：主页 > 产品中心 > GNSS双频航空天线

产品简介

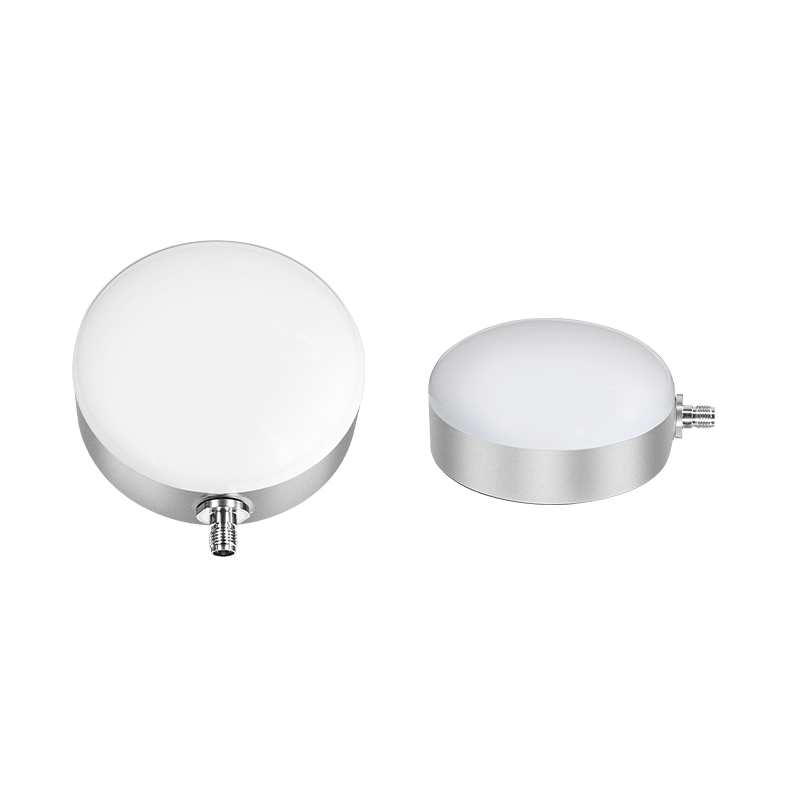

高精度航空 GNSS 天线采用低风阻轻量化流线结构，对称多馈贴片设计带来稳定相位中心，宽波束覆盖保障高动态飞行姿态下持续收星。全星座全频段接收，具备优异抗多径与强带外电磁抑制能力，实现 RTK 厘米级定位测速。IP67 全天候防护，耐受振动冲击、盐雾及宽温骤变，采用 TNC 航空接头法兰密封安装，广泛用于大型无人机、通用直升机、eVTOL、航空航测与特种机载平台。

功能特性

四系统全频段

支持 GNSS 四系统全频段信号
毫米级定位精度

相位中心稳定，天线单元增益高，方向图波束宽，总增益前后比高，有复杂环境下也能快速锁定卫星稳定输出GNSS导航信号。
强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低了系统失锁的风险。
体积小巧，结构可靠

其外形尺寸仅有φ67.5*31mm，坚固可靠的结构，防护等级达到 IP67，可以保护其免受灰尘、紫外线和水的影响。

规格参数

电气特性

支持卫星信号

GPS：L1/L5
GLONASS：G1
BD：B1I/B1C/B2a
GALILEO:E1/E5a
QZSS：L1/L5

工作频率

1164-1189MHZ
1559-1605MHZ

增益

38±2DB

天线效率

30~80％

电压驻波比

≤2 N/A

天线轴比

≤4dB max

极化方式

右旋圆极化

辐射方向

全向

馈电阻抗

50 ohm

功率容量

33 dbm

天线接口

SMA-K（可定制）

结构特性

模组尺寸

φ67.5*31mm

重量

≤250g

工作环境

工作温度

-40℃～ +85℃

防水等级

IP67

应用场景

航天航空无人飞机精准农业车载定位海上作业

GNSS/RTK天线/高精度天线
