L1/L2/L5四臂螺旋天线

HX-903-F-500D1

适配频段:

GPS：L1/L2/L5
BDS：B1C/B1I/B2a/B2b/B3
GLONASS：G1/G2/G3
GALILEO：E1/E6/E5a/E5b
L-Band

立即咨询 +

产品简介

功能特性

规格参数

应用场景

选型手册

同系列推荐

您的位置：主页 > 产品中心 > RTK全频全系统天线

产品简介

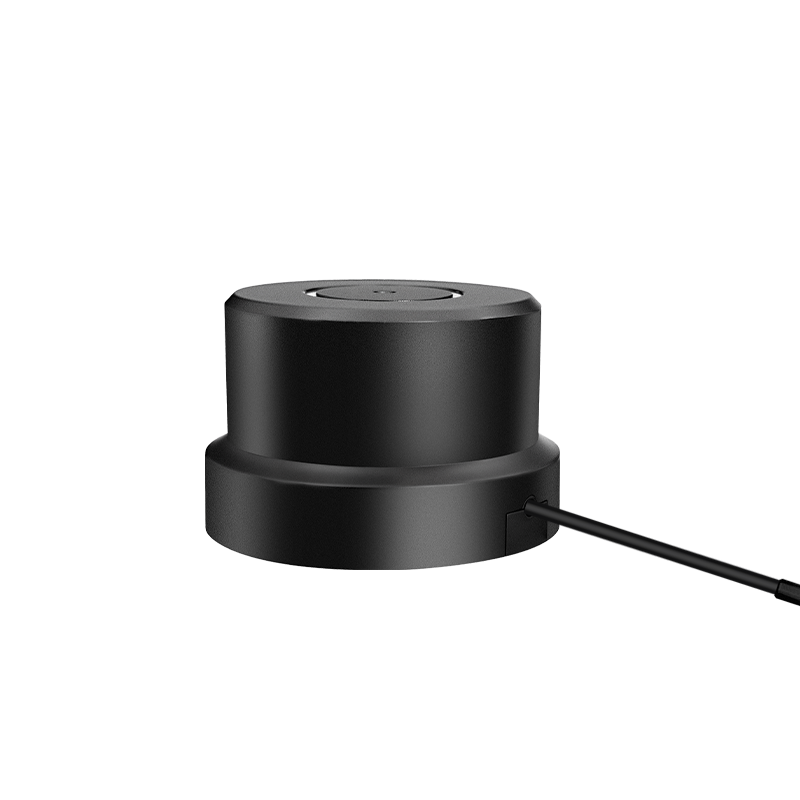

高精度四臂螺旋 GNSS 天线采用四臂螺旋辐射架构，无需大面积参考地平面，波束覆盖宽广，低仰角卫星接收性能优异，载体倾斜晃动条件下仍保持稳定右旋圆极化。相位中心一致性好，支持多星座全频段接收，实现 RTK 厘米级定位。IP67 户外防护，轻巧紧凑，广泛应用于测绘无人机、手持 RTK、航空载体、移动测绘、巡检机器人与便携特种定位终端。

功能特性

四系统全频段

支持 GNSS 四系统全频段信号
毫米级定位精度

相位中心稳定，天线单元增益高，方向图波束宽，总增益前后比高，有复杂环境下也能快速锁定卫星稳定输出GNSS导航信号。
强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低了系统失锁的风险。
体积小巧，结构可靠

其外形尺寸仅有φ51.4*33.8mm，坚固可靠的结构，防护等级达到 IP67，可以保护其免受灰尘、紫外线和水的影响。

规格参数

电气特性

支持卫星信号

GPS：L1/L2/L5
GLONASS：G1/G2/G3
BD：B1C/B1I/B2a/B2b/B3
GALILEO：E1/E5a/E5b/E6
L-Band

工作频率

1525-1610MHZ
1163-1278MHZ

增益

38±2DB

天线效率

30~80％

电压驻波比

≤2 N/A

天线轴比

≤4dB max

极化方式

右旋圆极化

辐射方向

全向

馈电阻抗

50 ohm

功率容量

33 dbm

天线接口

SMA内螺内针（可定制）

结构特性

模组尺寸

51.4*33.8mm

重量

45g

工作环境

工作温度

-40℃～ +85℃

防水等级

IP67

应用场景

无人机手持通信设备精准农业灾情救援远程协作
