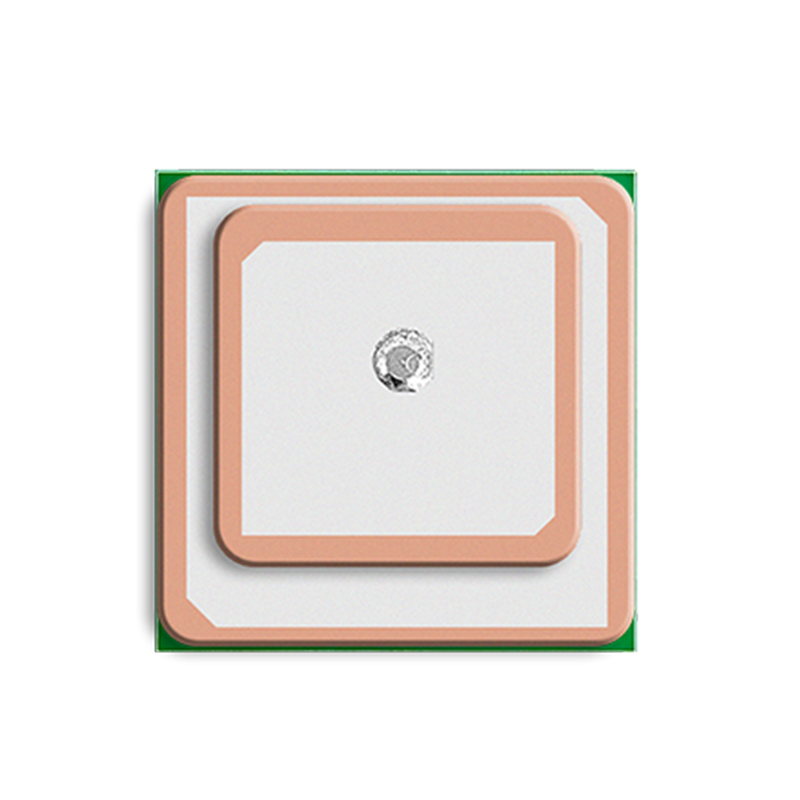

L1+L5双频有源定位天线

HXT352252TC-120B1-BV1

适配频段:

GPS：L1/L5
GLONASS：G1
BD：B1I/B1C/B2a
GALILEO：E1/E5a

立即咨询 +

产品简介

功能特性

规格参数

应用场景

选型手册

同系列推荐

您的位置：主页 > 产品中心 > GNSS双频四系统定位天线

产品简介

高精度耦合馈电陶瓷 GNSS 天线采用缝隙耦合馈电架构，馈电网络与辐射贴片物理隔离，拥有更宽轴比带宽，多频段下保持优异右旋圆极化性能，相位中心稳定，有效抑制多径干扰。支持 GPS、北斗、Galileo 多星座多频信号接收，兼顾小型化与高精度，可内置装配，适配微型 RTK、无人机、AGV、高精度车载、便携测绘设备，在复杂电磁与金属整机环境下实现稳定可靠的厘米‑亚米级定位。

功能特性

多系统多频段

支持 GNSS 多系统多频段信号
毫米级定位精度

相位中心稳定，天线单元增益高，方向图波束宽，总增益前后比高，有复杂环境下也能快速锁定卫星稳定输出GNSS导航信号。
强大的抗干扰性能

天线 LNA 具有出色的带外抑制性能，可以抑制无用的电磁波信号，有效降低了系统失锁的风险。
体积小巧，结构可靠

其外形尺寸仅有35*35*7mm，坚固可靠的结构，其小型化和轻量化设计适配车载导航、智能穿戴设备及农业机械等场景。

规格参数

电气特性

支持卫星信号

GPS：L1/L5
GLONASS：G1
BD：B1I/B1C/B2a
GALILEO：E1/E5a

工作频率

1556-1615MHZ
1164-1188MHZ

增益

28±2DB

天线效率

30~80％

电压驻波比

≤2 N/A

天线轴比

≤4dB max

极化方式

右旋圆极化

辐射方向

全向

馈电阻抗

50 ohm

功率容量

33 dbm

天线接口

IPEX1代（可定制）

结构特性

模组尺寸

35*35*7mm

重量

25g

工作环境

工作温度

-40℃～ +85℃

防水等级

应用场景

无人驾驶智驾系统车辆追踪智能设备自驾巴士

选型手册

HXT352252TC-B-CV1 产品手册

1.03MB

PDF

2025.12.15
