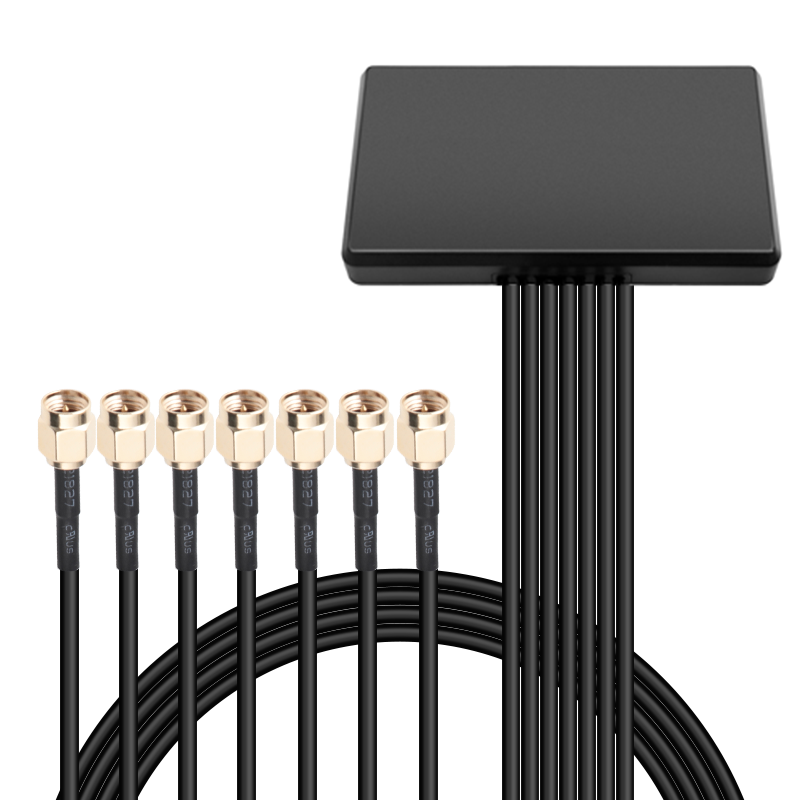

为什么越来越多的充电桩与户外通信机柜选择把多根天线“合到一体”?原因很简单：空间受限、布线复杂、对5G多路并发与GNSS定位的稳定性要求极高。这款 5G+5G+5G+5G+25+25+GPS 机柜天线(型号 HX-JG5G25GPS-11373)，把四路5G、双路2.4/5.8G Wi-Fi 与一颗GPS 集成于一体，专为智能充电桩、共享电池柜、户外通信机箱与无线基站等场景打造。

一、核心要点

7合1集成：4×5G + 2×2.4/5.8G + 1×GPS，单体覆盖移动通信、近场通信与卫星定位三大能力，显著降低开孔数量与线束复杂度。适配 5G 600–6000 MHz 全频段，两路 2.4/5.8 GHz(2400–5800 MHz)，以及 GPS L1 1575.42 MHz。

应用定向：面向汽车/智能充电桩、共享电池柜、户外通讯箱、无线通信基站等长期户外运行设备，强调防护与可靠性。

二、关键性能与指标

增益与效率：天线增益 5–6 dBi，效率 35–80%，兼顾远近台站覆盖与吞吐表现;对机柜类设备而言，足以支撑 4×5G MIMO 的多路并发。

匹配与稳定：VSWR < 1.8，在宽频范围内保持较好的阻抗匹配，有利于提升链路预算与减少反射损耗。

极化与方向图：标称垂直极化、全向辐射，覆盖机柜周向设备/车位，不依赖明确指向即可稳定工作。

定位能力：内置 GPS L1 接收单元;配合差分/RTK系统与高稳定相位中心设计，可支撑毫米级高精度定位诉求(如对桩位/柜位巡检定位)。

抗干扰：LNA 具备带外抑制能力，削弱无关电磁扰动，降低 GNSS 失锁风险，适合变电箱、功率器件密集的电源环境。

功率与接口：功率承受 33 dBm，标准 SMA 内螺内针 接口，便于与主设备射频口直接对接。

三、结构与耐候：为“全天候”而生

紧凑体积：模组 97×67 mm，占面小，利于密集排布与机柜上盖/侧壁开孔安装。

防护等级：IP65 防尘防喷水，外壳抗紫外、耐候性强，满足长期户外部署。工作温度 −30 ℃～+70 ℃，覆盖绝大多数地区的年循环气候。

机柜友好：一体化结构减少密封点;少孔位可显著降低渗水风险与EMC缝隙辐射问题。厂端亦支持个性化定制以适配不同外壳与走线方案。

四、典型落地场景与部署要点

智能/汽车充电桩：

4×5G 保障高并发计费/视频监控/远程升级;双 Wi-Fi 用于本地维护热点与场站内网回传;GPS 提供桩体定位与时间基准。

安装建议：保证天线外露半空间无遮挡，远离大功率SMPS 与高压母线≥10 cm，优先上盖居中布置以均衡全向覆盖。

共享电池柜：

站点数据回传+柜体健康监测，Wi-Fi 支持本地维保;GPS 便于设备资产定位与丢失追踪。

建议与柜体金属壁保持绝缘垫片，确保 VSWR 与效率不受二次耦合影响。

户外通信机箱/基站：

4×5G 作为主回传或双运营商冗余，Wi-Fi 供现场工程师调测，GPS 参与授时/定位同步。

与雷电防护：天线体外壳接地、RF 口串接气体放电管/TVS，并与机柜 SPD 体系协同。

五、把指标转成效果：选型思路

为何选 4×5G? 对高并发、视频上云与边缘AI应用而言，多路 MIMO/载波聚合能显著提升吞吐与链路稳定性。

双 2.4/5.8G 的意义? 一路作为本地维护/配网，另一路作为局域回传或访客网络，互不干扰。

GPS 的价值? 定位与授时，尤其在多站点设备运维、对账与告警溯源中，统一时间基准是关键。

IP65 足够吗? 日常户外完全够用;若处于强喷淋/海风盐雾环境，可叠加密封圈与涂覆防护。

六、安装与验证清单

机械：确定开孔与加强板位置;垫片、密封圈与扭矩规范;外露高度≥半波长(按中频段估算)。

射频：5G/2.4/5.8 GHz 逐路扫 S11，确保 VSWR < 1.8;做 OTA 吞吐/覆盖验证(上/下行分别测)。

GNSS：开阔场 15 min 观测 C/N0 分布、首次定位时间(TTFF)与静态漂移;在机柜真实环境复测失锁率。

EMC/安全：与开关电源/高压回路保持安全距离;缆线屏蔽与接地点单点汇流，避免形成环流。

环境：做淋雨与温循抽检(−30～+70 ℃)，确认壳体与接口无渗漏、无退色龟裂。

七、规格要点

频段：5G 600–6000 MHz ×4;2.4/5.8 GHz 2400–5800 MHz ×2;GPS 1575.42 MHz ×1。

增益：5–6 dBi;效率：35–80%;VSWR：< 1.8;极化：垂直;方向图：全向。

接口：SMA 内螺内针;功率：33 dBm;阻抗：50 Ω。

结构：97×67 mm;防护：IP65;工作温度：−30 ℃～+70 ℃。

适用：汽车充电桩、共享电池柜、智能充电桩、户外通讯箱、无线通信基站等。

八、为何值得选

小体积整合多制式、全频段覆盖、标准化接口、面向户外的结构与防护，配合良好的匹配与抗干扰设计，能在有限空间内交付稳定、可维护、可量化的无线与定位能力，降低整机设计复杂度与后期运维成本。对于追求“快速部署+长周期稳定”的充电与机柜类项目，这是更省心的方案。
