引言|一只直径 80 毫米的小天线，真能撑起北斗三代短报文与厘米级定位吗?

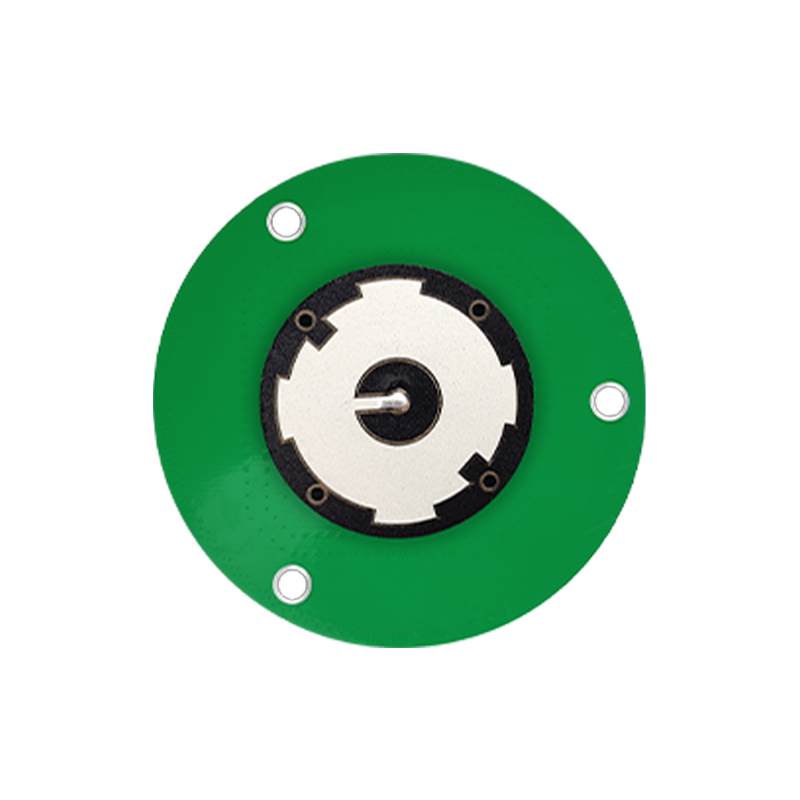

在形变监测、港口自动化和地震预警等高时效场景里，终端往往受限于体积和功耗，却又必须保持北斗三代 S 频信号的稳定接收。HXRD443PDs-CV1 正是为此而生：它把北斗三代 S 频接收、毫米级精度与 IP67 级防护塞进仅 Φ 80 × 11.5 mm 的轻盈外壳，让定位核心从此“小而强”。

一、核心亮点：把“S”做到极致

专攻北斗 S 频，短报文通信一步到位

S 频段(2 GHz 左右)是北斗三代独有的特色信号。相较 L 频段，S 频能同时承载导航与数据信息，具备抗干扰、带宽大、传输速率高等优势。HXRD443PDs-CV1 通过专门馈源结构和带宽匹配，让北斗短报文和高精度定位同步可靠输出。

毫米级相位中心稳定

天线相位中心偏差直接决定 RTK/PPP 定位上限。该天线在±45°俯仰范围内保持相位中心漂移 < 2 mm，结合≥40 dB 的前后比，让形变监测能放心把毫米级阈值交给它守护。

三级 LNA + 带外抑制，城区照样不失锁

5G、UHF 以及港区岸桥的工业无线都会把噪声推高到 GNSS 频段边缘。HXRD443PDs-CV1 内置三级低噪声放大器，并对 S 频中心两侧 100 MHz 之外的信号做 > 40 dB 带外抑制，多径环境依旧稳锁卫星。

二、结构设计：小尺寸与强防护的平衡术

纤薄外形：Φ 80 mm 圆盘 × 11.5 mm 厚，重量不足 30 g，可无感安装在无人船、岩体应力计或便携测量杆顶端，降低整机风阻与重量负担。

一体化复合材料载体：低密度介质层兼顾介电常数稳定与机械强度，长期曝晒也不易龟裂。

IP67 防护：耐盐雾、防紫外、防雨溅，户外基站免去额外罩壳。

工作温区-30 ℃～+70 ℃：兼顾高原冰雪与东南沿海湿热，适用多种工程场景。

三、功能特性多维解读

1. 北斗三代短报文优化

利用 S 频双向通信特性，天线下连 HXGNSS 自研的 BLE 5.0 模块，可在 1 Hz 定位更新同时推送 1 kb 级短报文，省去再加物联网模组的成本。

2. 低功耗 + 备用电池

常规工作电压 5 V，仅 300 mA 峰值电流，平均功耗 1.1 W;自带 2600 mAh 备用锂电，可支持停电 2 小时数据不中断。

3. 单频亦能厘米级

与同厂 HX-Lite 系列 RTK 板卡配合时，S 频 + 差分补偿可实现 0.1 m + 1 ppm 水平与 0.3 m + 1 ppm 高程精度，在桥梁挠度或港区龙门吊轨迹监测中达到了多频天线的常规水准。

四、典型应用场景

1. 地震与形变监测

岩体倾斜仪或断层滑移监测桩常布设在山顶、峡谷，电源和体积都受限。HXRD443PDs-CV1 轻量小体积配合 BLE 直连平台，能让整机重量控制在 1 kg 内。

2. 码头自动化

岸桥、轨道吊在金属结构与无线对讲夹击下，普通 L 频天线易失锁。S 频强抗干扰 + 高前后比使卫星信号不被钢梁遮挡反射所淹没，保证吊具轨迹实时回传。

3. 工业微基站/低空导航灯

无人机起降塔、矿区临时基站使用 12 V 太阳能系统供电，天线功耗低，能够与基站主板共用同一电源。

4. 应急通信背包

突发洪水或山火现场，需要便携终端把人员位置信息和简短指令通过北斗短报文回传。把天线嵌入肩包顶部，不增加额外负担。

五、选型与部署建议

单频或多频?

若任务以短报文通信为主、对实时厘米级精度要求不高，可选单 S 频 HXRD443PDs-CV1;如需同时兼顾 GNSS 四系统通用定位，可考虑同系列 HXLSB-75013-CV0(S+L+B1+L1)。

布设密度

地质灾害监测建议 ≤ 1 km 间距布置参考站，可用 BLE 或 LoRa 回传差分改正;港区自动化可利用已有 4G/5G 网络，天线可与基站共杆。

天线向下倾角 ≤ 5°

安装时保证天线相位中心水平，以免影响前后比;可在支架上加 5° 调平组件。

防雷与接地

金属杆需与地网连接，并在进线处串 1 kA 浪涌保护器，保障 LNA 不被雷击损毁。

六、行业趋势展望

北斗三代全文本消息：明年新发射的北斗 GEO 星将升级 S 频链路，支持 4 kb 级长报文，天线增益裕度需留足 3 dB。

S 频 + L 波束合路：车用、无人机用天线正朝多频合路与内部隔离片优化方向发展，小体积多频“全能选手”会逐步下放至工业传感器。

毫米波/卫导一体化：部分厂商已把 25 GHz 雷达单元与 S 频天线同轴集成，用于港口自动靠泊与船闸定位，未来形变监测也可能采用此类“一盖多用”设计。

北斗三代的 S 频点把导航与通信合二为一，而 HXRD443PDs-CV1 则用“小体积、大能量”的设计，让这种融合真正落地到户外设备与工业传感器。它不仅解决了体积、功耗、防护三大痛点，也为短报文通信与高精度定位打开了新的想象空间。对于追求可靠、轻量、高精度的工程应用而言，这款北斗三代天线无疑是一位值得信赖的“隐形主角”。
