全频外置测量天线的精度革命

2025-05-27

一、为何全频“外置”能改变测量游戏规则?

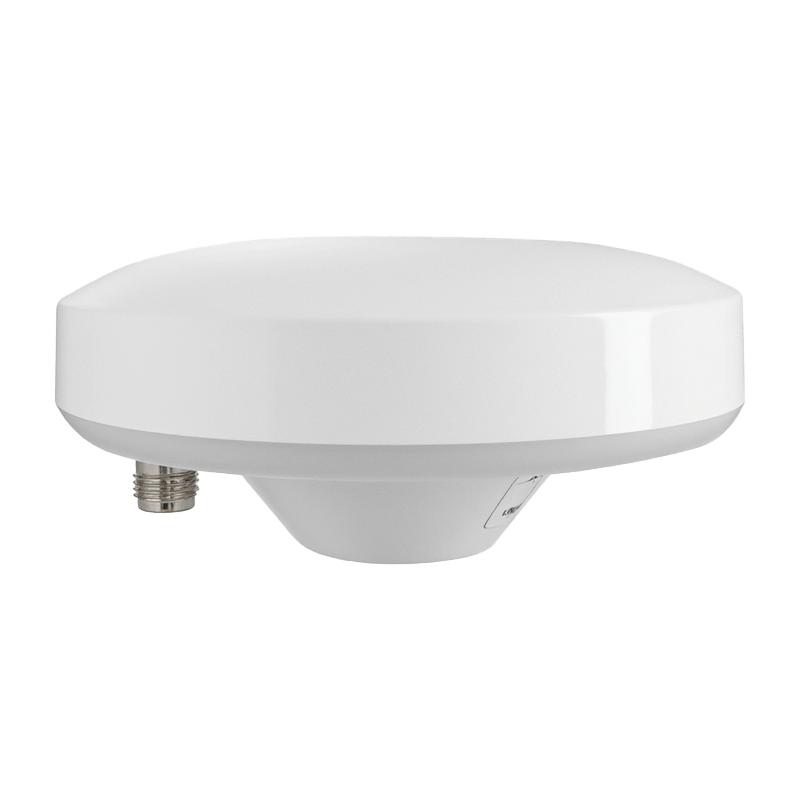

在高精度定位领域,多星座、多频点已成为稳健解算的基本盘;然而,决定信号质量的第一关口仍是天线。HXC-106 这款全频外置测量天线一次性囊括 GPS、北斗、GLONASS、Galileo 及 L-Band 全部主流频段,直接将“信号冗余”拉满,为厘米乃至毫米级解算奠定物理基础。与内置方案相比,外置布设可避开金属机壳遮挡与电磁耦合,使增益得到充分释放。

二、核心亮点四连击

1、四系统全频段同步接收

L1/L2/L5、B1/B2/B3、G1/G2/G3、E1/E2/E5a/E5b/E6 全覆盖,让任何单一星座受遮挡时依旧有足够观测值支撑解算。

2、毫米级相位中心稳定

宽波束辐射与高前后比设计,使相位中心漂移被压缩到毫米量级,即使车辆、船舶轻微摇摆也能保持解算稳定。

3、带外抑制的低噪放大器

LNA 针对 4G/5G、车载电台等常见干扰做深度滤波,避免“信号满格却频繁失锁”的尴尬。

4、轻量化 + IP67 结构

直径 106 mm、高度 55 mm、重量 131 g 的小巧身形,配合 IP67 防护,从高原公路到潮湿码头皆可全天候工作。




三、参数全览:从电气到环境

供电与功耗:DC 5 V/1 A,平均功耗仅 1.1 W,适配便携式 RTK 主机或无人系统。

定位精度(RMS):平面 0.1 m + 1 ppm,高程 0.3 m + 1 ppm,在网络差分或基站场景下可进一步逼近厘米级。

通信接口:内置 BLE 5.0,无需拆机即可完成固件升级与相位中心标定。

数据协议:NMEA 0183 V4.10、RTCM 3.x,兼容市面主流基准站与后处理软件。

耐候能力:-30 ℃~+70 ℃工作、-40 ℃~+85 ℃存储,95 % RH 不凝露湿热试验合格。

四、立体化应用场景

场景 价值点
测量测绘 野外三脚架快速固定解,缩短点位采集时间
工程施工 推土机、摊铺机实时控制,提升施工平整度
大地测量 多频抗电离层延迟,保障远距基线精度
码头作业 龙门吊、无人集卡泊位定位,低时延 BLE 调试
驾考驾培 1 Hz 数据回传配合评判系统,雨天照常运行

五、部署与运维 5 个关键动作

安装基准面要“平”:金属底盘直径 ≥ 1.5 × 天线直径,削弱多路径。

避开高功率射频源:距 4G/5G 基站、对讲机天线 ≥ 2 m,充分利用 LNA 带外抑制。

选用低损耗线缆:30 m 以内使用 RG-58;更长距离考虑 LMR-400 或光纤转同轴。

做好防雷:室外加装气体放电避雷器,定期检测地线电阻。

固件与数据同步:利用 BLE 接口半年一次自检 VSWR、温湿度与固件版本,发现漂移及时校准。

六、进阶价值:从车船终端到智能网联

智能驾驶:在高阶辅助驾驶 (AD) 场景中,厘米级绝对定位配合 IMU 可提供车道级控制基准;全频冗余对城市峡谷尤为关键。

船载导航:L-Band 支持星基增强,可在远离岸基电台时继续获得差分改正,提升航道安全。

定制化能力:厂商可按项目需求调整壳体颜色、接口类型,甚至在天线上加装毫米波雷达罩,实现传感器共址。

HXC-106 用“轻量化机身 + 四系统全频 + BLE 智能运维”重构了外置测量天线的性能边界。对于追求稳定、高精度、易部署的测量、施工与智能网联应用,它不仅是信号接收端,更是精度链路的第一道守门人。选择一只合适的全频外置测量天线,往往能让后端解算与作业效率事半功倍——这一点,实践比参数更能说明。
