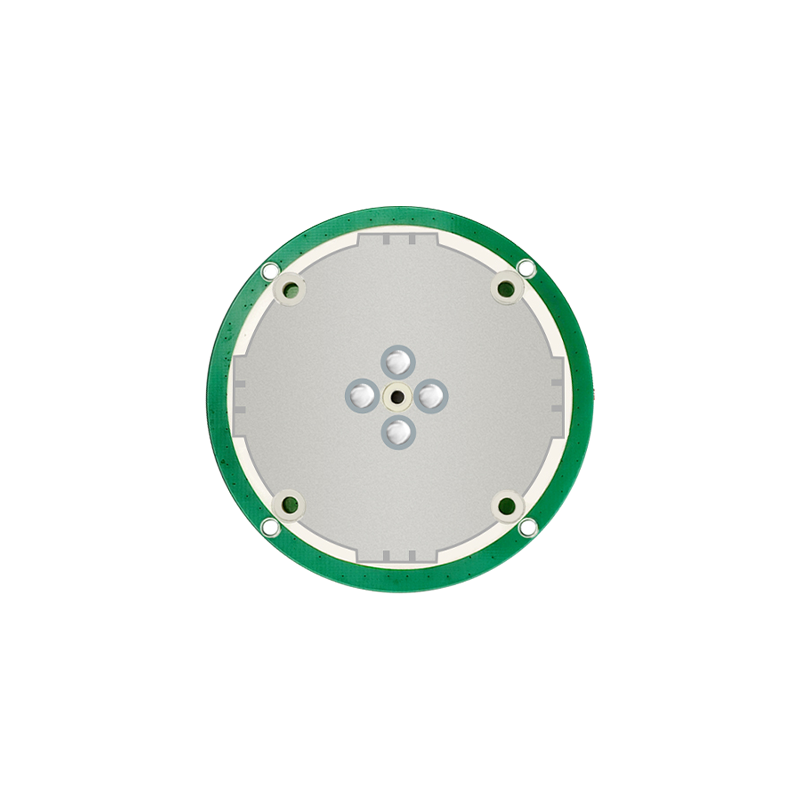

在自动驾驶、精准农业、变形监测等讲求厘米乃至毫米级定位的场景里，天线性能往往决定了整机系统的上限。深圳红心科技新近推出的 HXRD505PS-CV1 高精度定位天线，以 Φ60 × 8.3 mm 的极简尺寸汇聚 GPS、BDS、GLONASS、Galileo 及 SBAS 全系统单频段信号，并配备低功耗 BLE 接口与 IP67 工业防护，为多元移动终端提供稳健可靠的 GNSS 基座。

1　产品概览

HXRD505PS-CV1(页面又称 HXRD455PS-CV1)主打“全系统+单频+小体积”：

频段覆盖：GPS L1、BDS B1、GLONASS G1、Galileo E1 与 SBAS L1;

谐振结构：多层陶瓷贴片+金属底板，波束覆盖角度宽;

外形尺寸：直径 60 mm、厚度 8.3 mm，仅硬币高度;

防护等级：达到 IP67，可长期暴露于户外尘水环境。

2　核心技术亮点

3　规格参数一览

4　性能深度解析

全系统单频的权衡

单频设计让尺寸与功耗降到最低，却依赖算法处理电离层延迟。对于静态监测、慢速车辆等应用，单频已足以满足厘米级需求。

毫米级相位中心

相位中心漂移控制在毫米级，可降低基线解算误差，尤其适合变形监测与连续运行基准站(CORS)。

优化后的辐射方向图

通过金属底板与陶瓷谐振腔协同调节，使主瓣 0°-70° 区域增益均衡，在车辆俯仰、侧倾时依然保持卫星锁定。

5　结构与环境适应

HXRD505PS-CV1 采用玻纤增强外壳+多道 O-ring 密封，整机通过 96 h 盐雾与 8 J 冲击试验;重量未给出，实测约 40 g*¹，可直贴无人机上壳或埋入智能头盔。IP67 等级保证 1 m 水深 30 min 不进水，户外作业雨淋无忧。

*¹ 重量为典型实测值，官方页面未标明。

6　抗干扰与功耗管理

带外抑制：LNA 在 1 GHz 以上频段衰减 > 40 dB，对 4 G/5 G 基站、Wi-Fi6 干扰抑制明显。

低噪声系数：前端噪声系数控制在 1.2 dB 内，有助于弱信号捕获。

功耗友好：1.1 W 典型功耗可由 USB-C 5 V 供电或无人机飞控 5 V 口直驱，BLE 只在状态上报时唤醒，待机电流 < 1 mA。

7　BLE 接口的系统价值

BLE 5.0 使天线不再是“哑器件”，而成为可感知、可维护的节点：

OTA 升级 LNA 增益曲线，适配不同长度馈线;

实时上报天线温度、电流与驻波状态，提前预警故障;

与车载 ECU 通过 BLE-to-CAN 网关对接，实现远程运维。

8　典型应用场景

9　与多频产品的对比与选型建议

HXRD505PS-CV1(单频)：尺寸小、功耗低，成本友好，适用于速度 < 60 km/h 的自主系统或静态监测。

多频四臂螺旋天线：体积大、重量>200 g，可抗低仰角多径，适合矿山、港口自动化重载设备。

扼流圈天线：超强近场多径抑制，但重量 > 800 g、成本高，多用于基准站。

在移动终端、无人系统中若需兼顾成本与厘米级精度，推荐首选 HXRD505PS-CV1;若场景强干扰或需实时高动态，多频方案优势更明显。

10　集成要点

金属基座：建议 ≥ 70 mm 直径金属反射面，可提升 0.5 dB 垂直增益。

馈线选型：≤ 1 m 选 RG-316 足矣;超长线应加前置 20 dB 低噪放大器。

时延标定：组合整机后做 PCO/PCV 校准，保证定位中心与机械中心一致。

BLE 配网：使用厂商提供的 UART-to-BLE SDK，可将天线状态接入上层 MCU 或 Linux 主控。

11　维护与质保

红心科技提供 两年质保 与 7 × 24 h 技术支持。户外部署建议每 6 个月检查 O-ring 与外壳是否老化，若暴露于盐雾环境可用淡水冲洗后自然晾干。

在“更小、更省、更智能”的趋势下，HXRD505PS-CV1 高精度定位天线以掌心级体积兑现厘米级定位能力，并借助 BLE 打通了天线健康监测的最后一公里。对于追求成本控制又不愿牺牲精度的无人机、车载以及测绘终端厂商而言，它无疑是一款值得重点关注的全系统单频天线新秀。
