一、产品概览

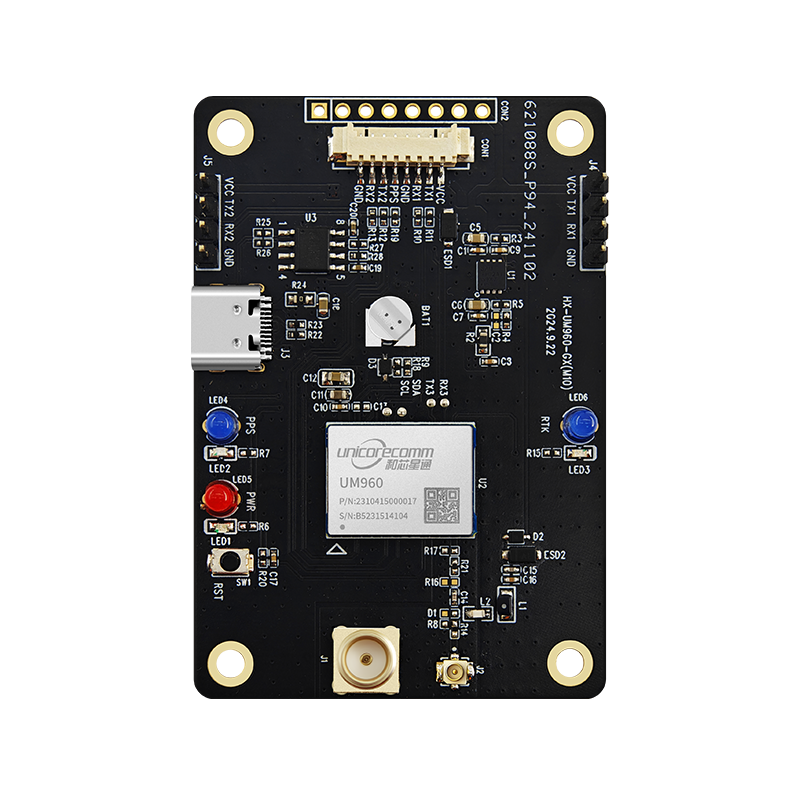

UM960G 板卡天线(型号 HX-UM960G-D3)是一款直接焊接在主板上的多星座、多频段 GNSS 天线模块。其结构紧凑、性能稳定，特别适合无人驾驶控制器、车规级 T-Box、智能穿戴、无人机飞控与便携基准站等对尺寸和精度同时敏感的设备。

二、核心能力剖析

三、技术细节与工程解读

多星多频射频前端

UM960G 将 GPS、北斗、GLONASS、Galileo、QZSS 以及 SBAS 的 L1/L2/L5 全面汇聚，通过平衡馈电结构提升各频段幅相一致性，解决板端共模回流问题。

相位中心控制

陶瓷介质偶极与金属反射层的组合，使相位中心随仰角变化漂移低于 1 mm;搭配算法可进一步消除系统误差，确保基线定向达 0.2°/m。

LNA 带外抑制

三级滤波 + 增益分段放大策略，在 400 MHz 之外实现 ≥ 45 dB 抑制，抑制 4G/5G、Wi-Fi 辐射，适合车载与工业现场。

热-机设计

-55 °C~ +95 °C 工作温区内，铜柱-PCB 热通道结合灌封胶缓释应力，保证户外高低温循环不脱焊。

四、规格参数深读

频率覆盖：GPS L1C/A-L2P-L5，BDS B1I-B2I-B3I-B1C-B2a-B2b，GLONASS G1/G2，Galileo E1/E5a/E5b/E6，QZSS L1/L2/L5;满足北斗三代与 Galileo 全频 RTK。

电气：工作电压 3.6 ~ 6 V(典型 5 V)，电流 136 mA;端口 SMA 外螺内孔，方便测试仪或馈线直接对接。

精度：速度 0.03 m/s，时间 20 ns;指标接近高端外置测量天线。

尺寸/重量：40 × 66 × 10.8 mm / 15 g，在 4G Cat-1 模块常见面积内即完成 RTK 天线布置。

五、典型应用场景

六、与传统外置天线的对比

安装自由度：板卡天线省去底盘穿孔及外置固定结构，维护成本低。

全向增益：外置天线因驻波比优化可取得更高峰值增益，但 UM960G 的波束宽设计在城市峡谷反而更易保持星位。

EMC 表现：内置形态受机壳屏蔽，可利用整机屏蔽层抵御侧向干扰;外置天线则需要额外天线罩与接地。

成本：综合 BOM+装配，板卡天线在年产 > 1 万台的项目里，单机节省约 8 % 硬件费用。

七、系统集成要点

地平面设计：保证天线附近 ≥ 50 mm 无高金属器件;底层做“井”字形开槽以降低耦合。

电源完整性：推荐独立 LDO，输出噪声 < 10 µV/√Hz;ESD 保护二极管布设于 SMA 近端。

高速差分走线：信号走线 50 Ω，长度差 < 0.5 mm，避开 DDR、CPU 高频干扰区。

整机校准：将板卡天线置于绝缘支架上旋转 180° 做相位中心评估，写入固件以补偿整机安装偏差。

八、行业趋势与展望

随着 LEO 卫星强化 SBAS、5G RedCap 与 RTK 组合定位模式兴起，板卡天线将进一步向更宽频、更低功耗演进。UM960G 的多星全频平台预留了 B2b-PPP、E6-HAS 等增益余量，可通过固件升级延长产品生命周期，帮助终端厂商降低换代成本。

UM960G 板卡天线把“厘米级定位”缩进一张 4 × 6 厘米的电路板，既释放了设备工业设计的空间，也把高精度 GNSS 的门槛再次下探。对需要高精度导航却又受尺寸、成本制约的终端而言，它是兼顾性能与集成度的稳妥方案。
